霏凡李工编写的《家装施工质量节点控制细则》手册

霏凡家装监理 · 发表于 2018-5-5 11:45:33

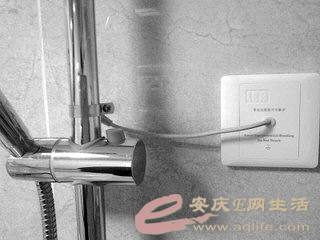

等电位面板：

霏凡家装监理 · 发表于 2018-5-5 11:53:27

本帖最后由霏凡家装监理于 2018-5-5 12:27 编辑

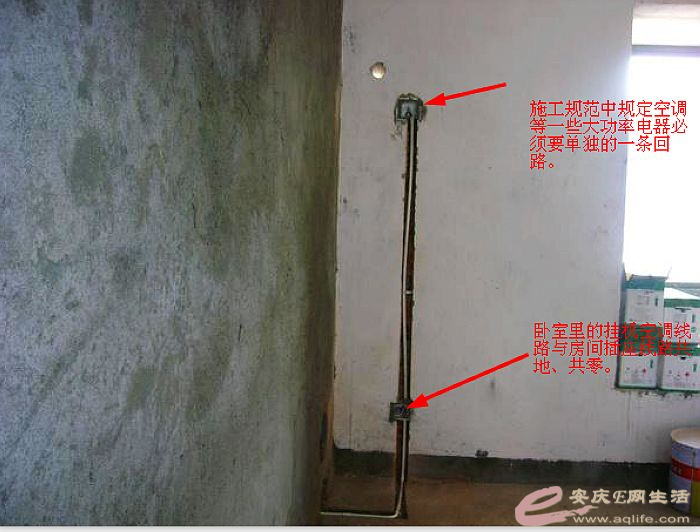

5、回路设置原则：每个房间的空调要单独设置一个回路，房间插座要单独设
置回路，但每条回路不得超过25个插座；所有的照明线路可设置1-2条回；
厨房、卫生间的插座和照明要设置单独回路；大功率电器，如电热水器、大
烤箱之类的电器，要单独设置一个回路；季节性使用的插座，如地插、阳台
小厨宝等也要设置一个回路；冰箱、冰柜的插座必须要设置单独的专用回路。

具体明细如下：

①、单相二线总开：10mm2；

②、冰箱插座，2.5mm2；

③、厨房插座、照明，4.0mm2；

④、客、餐厅插座，2.5mm2；

⑤、餐厅地插，2.5mm2；

⑥、主卫插座、照明，2.5mm2；

⑦、客卫插座、照明，2.5mm2；

⑧、即热热水器插座，6.0mm2；

⑨、每个房间插座各为单独一条回路（或者，25个插座为一条回路），2.5mm2；

⑩、客、餐厅照明区域为单独一条回路，2.5mm2；

⑪、所有房间照明为单独一条回路，2.5mm2；

⑫、客厅柜机空调插座，6.0mm2；或者，风管机空调，4.0mm2；

⑬、主卧挂机空调插座，4.0mm2；

⑭、次卧挂机空调插座，4.0mm2；

⑮、书房挂机空调插座，4.0mm2；

⑯、书房写字台地插，2.5mm2；

⑰、阳台小厨宝插座为单独一条回路，4.0mm2；

⑱、主卫浴室柜小厨宝插座为单独一条回路，4.0mm2；

⑲、厨房烤箱插座为单独一条回路，4.0mm2；

霏凡家装监理 · 发表于 2018-5-5 12:29:30

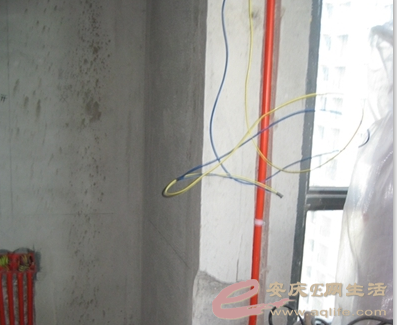

6、电气导线的敷设应按装修设计规定进行施工，配线时，相线（L）宜用红色，
零线（N）宜用蓝色，接地保护线宜用黄绿双色线（PE），控制线宜用黄、
绿色，同一住宅内配线颜色应统一，严格遵循左零右火地线在上原则，零线
和火线不得用同色线，接地线要使用国标规定的双色线，控制线要用黄色或
绿色；由特殊需要的三相五线制配电设计应均荷分布。


霏凡家装监理 · 发表于 2018-5-5 12:30:54

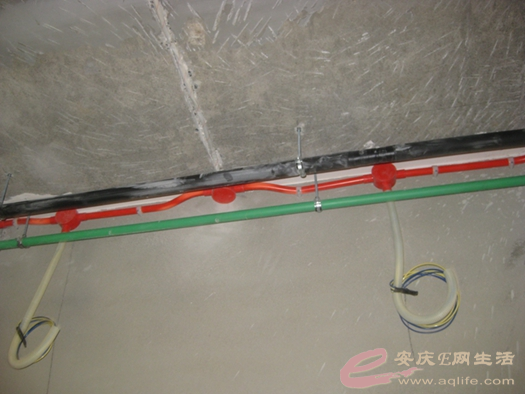

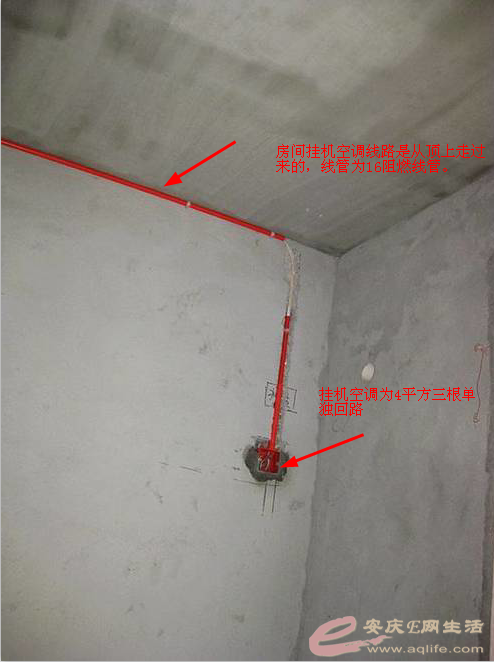

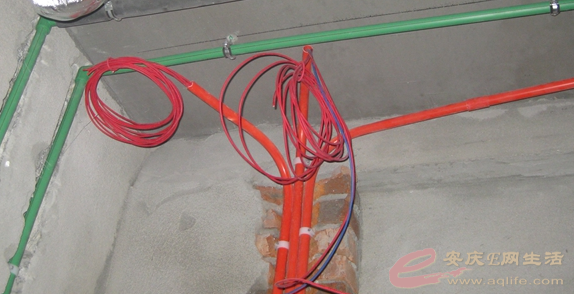

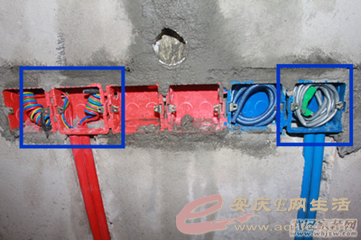

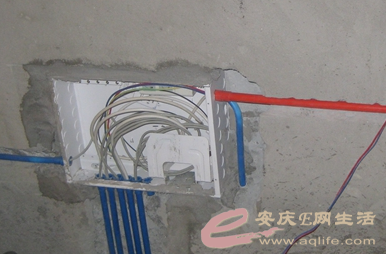

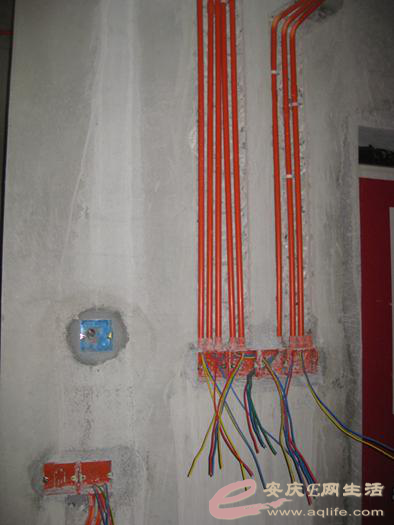

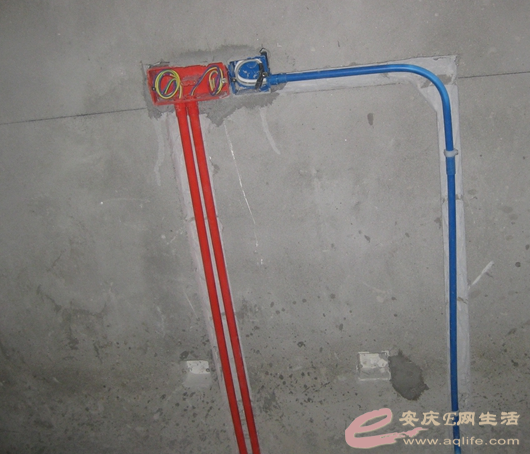

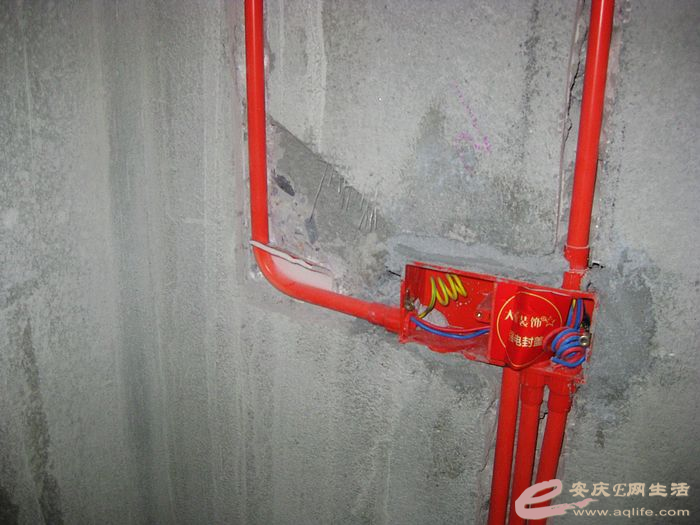

7、设计布线时，挂机空调及照明线路尽可能走顶，柜机空调及各房间插座走
地，弱电线路走地，横平竖直，避免减少强、弱电交叉，以美观实用为原则；

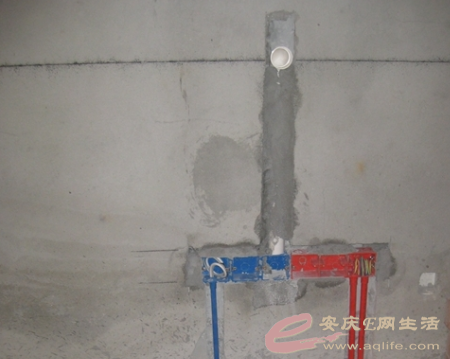

敷设厨房、卫生间墙面线管时，必须要避开煤气管、冷热水管、暖气管、通
风管等，在同一个平面上，强电插座和线路在上，冷、热水管在下的原则。

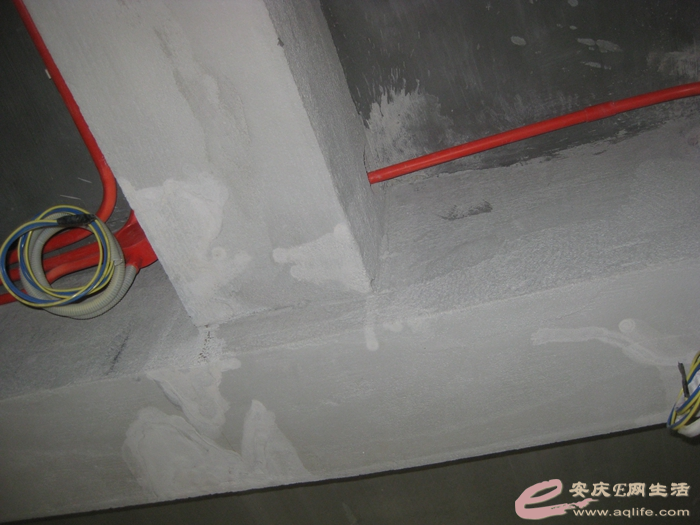

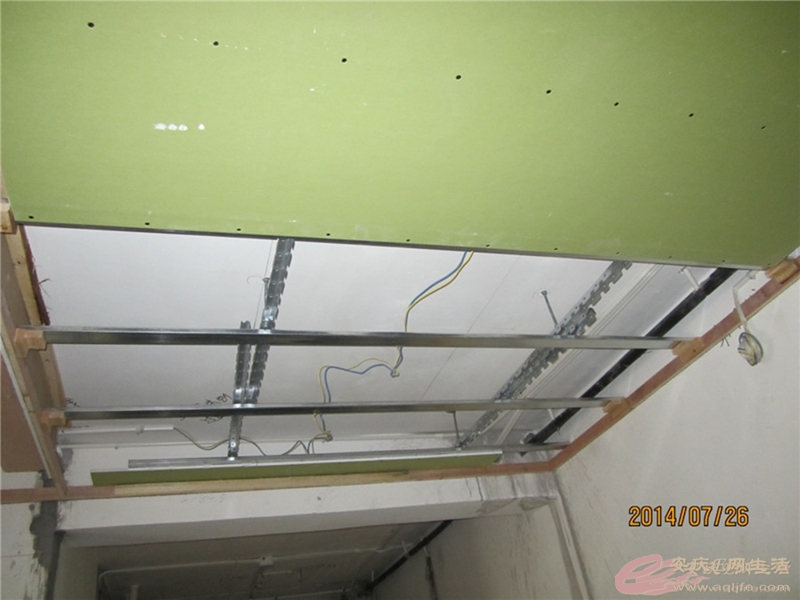

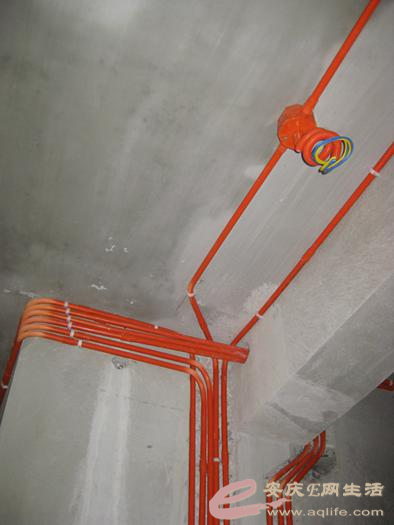

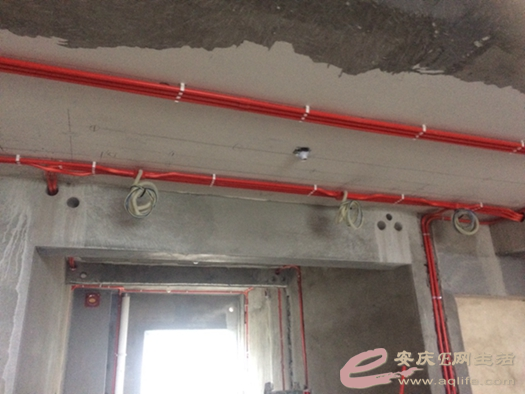

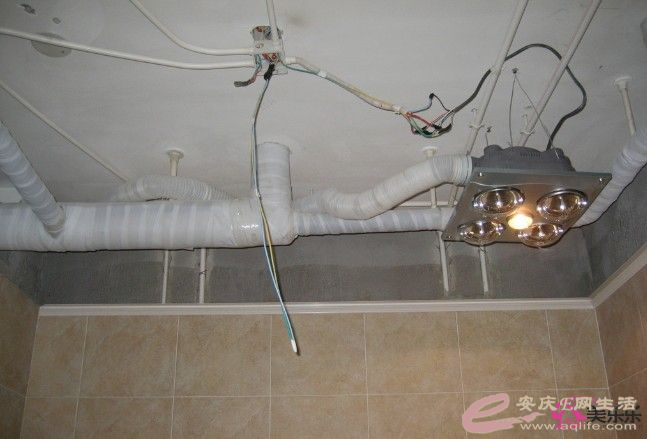

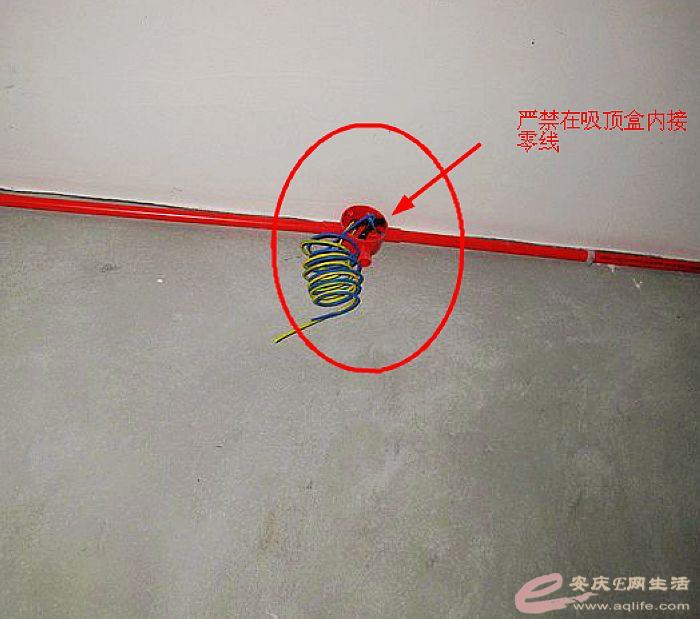

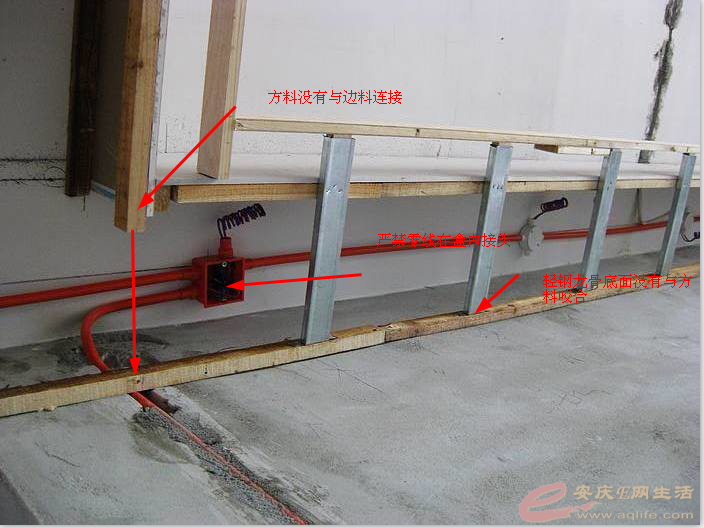

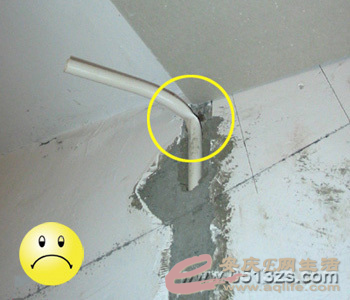

（1）、顶面线路布置。

霏凡家装监理 · 发表于 2018-5-5 12:32:25

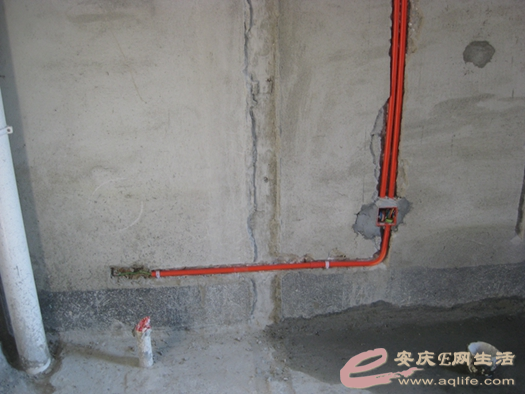

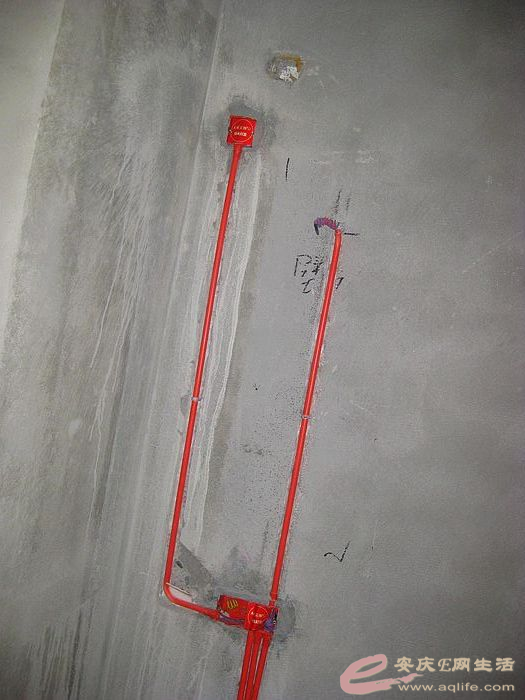

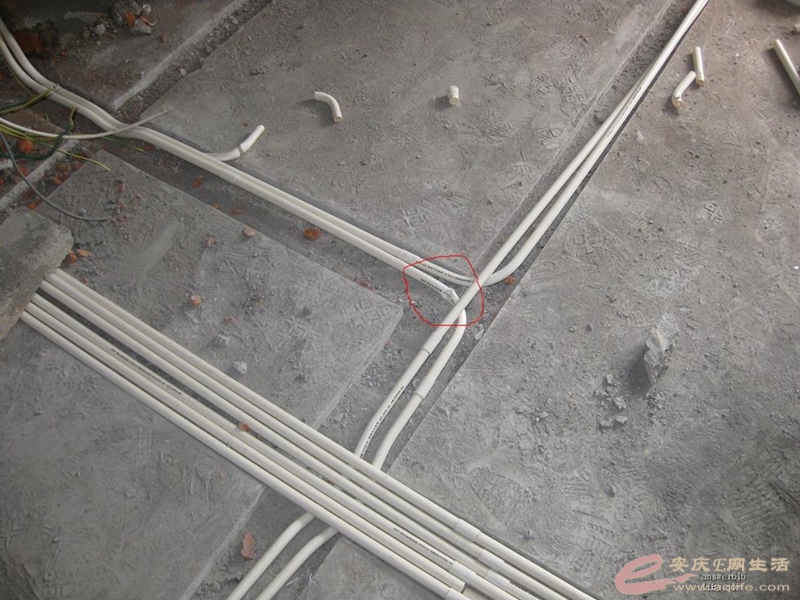

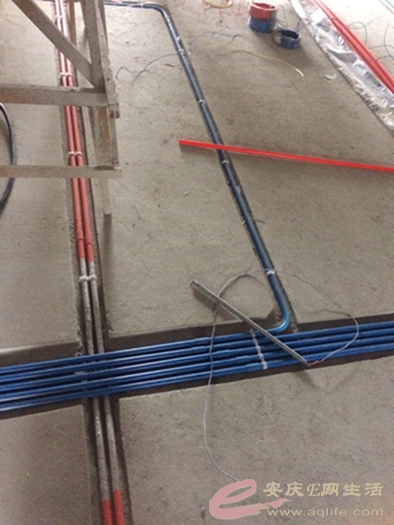

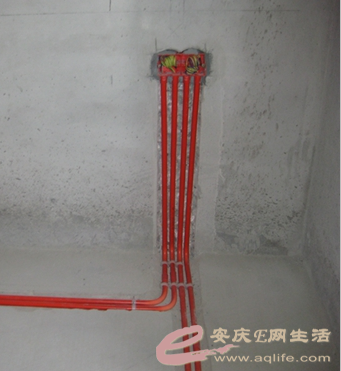

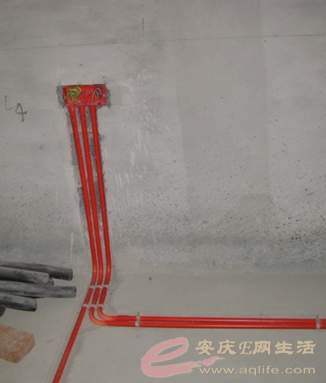

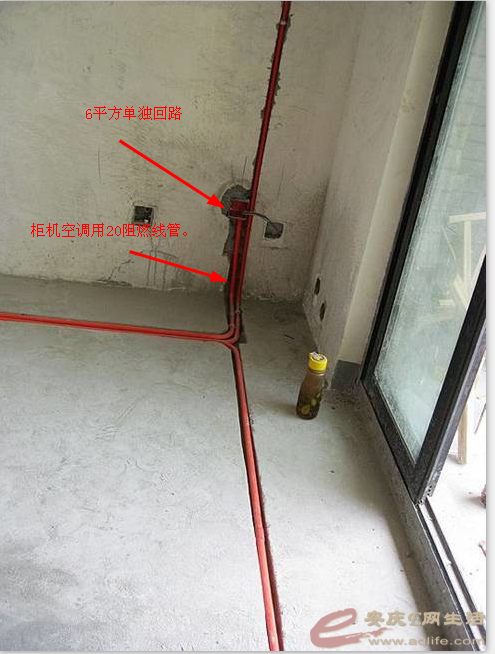

2）、地面线路布置。


霏凡家装监理 · 发表于 2018-5-5 12:33:45

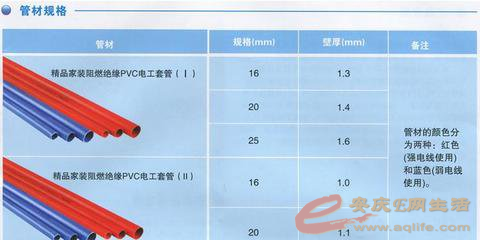

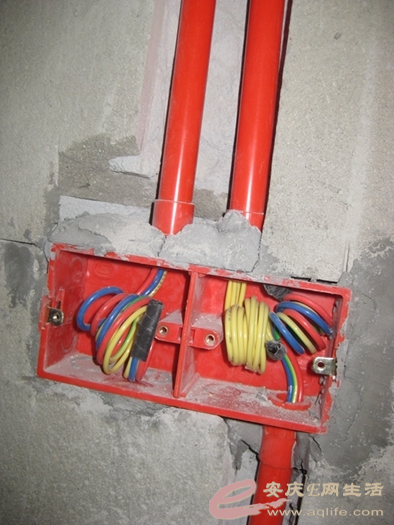

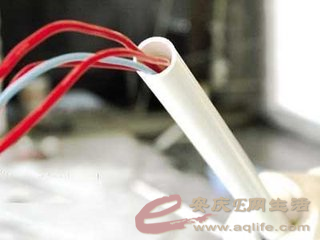

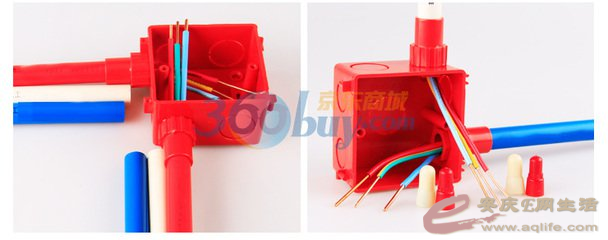

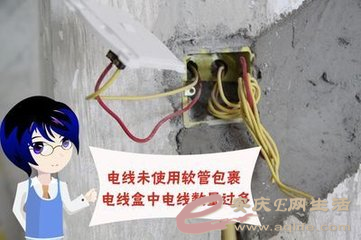

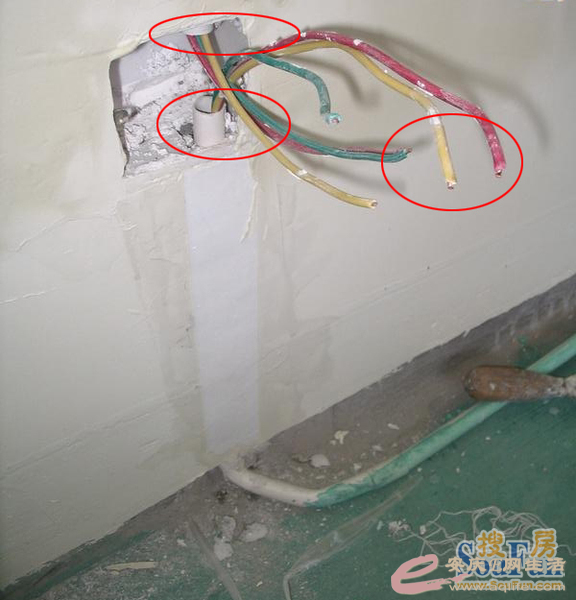

8、暗线敷设必须配阻燃PVC管。管壁厚度不小于1.0mm，各类导线应分别穿
   管（不同回路、不同电压等级或交流直流的导线不得穿在同一管道中）。
   阻燃PVC16#线管2.5mm2管内总数不应超过4根；阻燃PVC20#线管
   2.5mm2管内总根数不应超过5根；阻燃PVC20#线管4.0mm2管内总数不
   应超过4根；确保电线总截面积（包括绝缘外皮）不应超过管内截面积的
   40％。

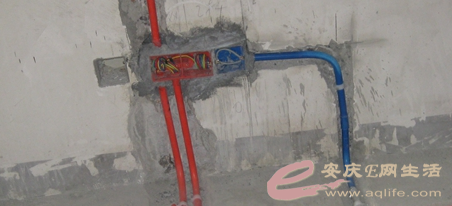

（1）、阻燃PVC管，管壁厚度不小于1.0mm。
