霏凡李工编写的《家装施工质量节点控制细则》手册

霏凡家装监理 · 发表于 2018-4-27 16:38:15

（2）、不规范案例：
（a）、并行间距。

霏凡家装监理 · 发表于 2018-4-27 16:42:03

（2）、给水管与燃气管平行敷设间距要大于5公分；交叉敷设要大于1公分。

霏凡家装监理 · 发表于 2018-4-27 16:43:33

7、冷热水管埋入墙内深度，冷水管开槽深度大于管径1.2mm；热水管开槽深
   度大于管径1.5mm。内丝弯头突出原墙面要合理，一般在贴砖前内丝弯头
   出水口要离原墙面2-2.5cm左右；要保证贴完砖后一样平，凹凸误差在
   3mm以内；卫生间冷、热水管墙面横向离地面高度冷水管30cm为宜，热水
管45cm为宜，上热下冷间隔15公分。

（1）、冷热水管埋入墙内深度，冷水管开槽深度大于管径1.2mm；热水管开
         槽深度大于管径1.5mm。

霏凡家装监理 · 发表于 2018-4-27 16:45:34

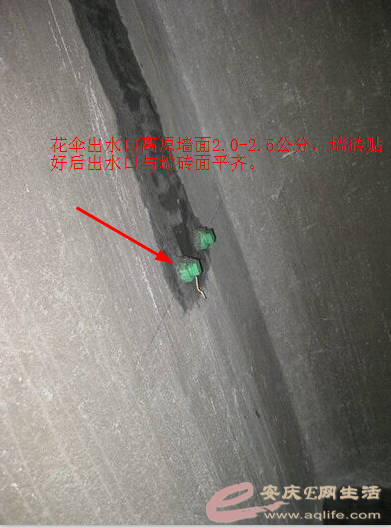

（2）、内丝弯头突出原墙面要合理，在原墙面平整的前提下，一般在贴砖前
内丝弯头出水口要离原墙面2-2.5cm左右；

霏凡家装监理 · 发表于 2018-4-27 16:47:54

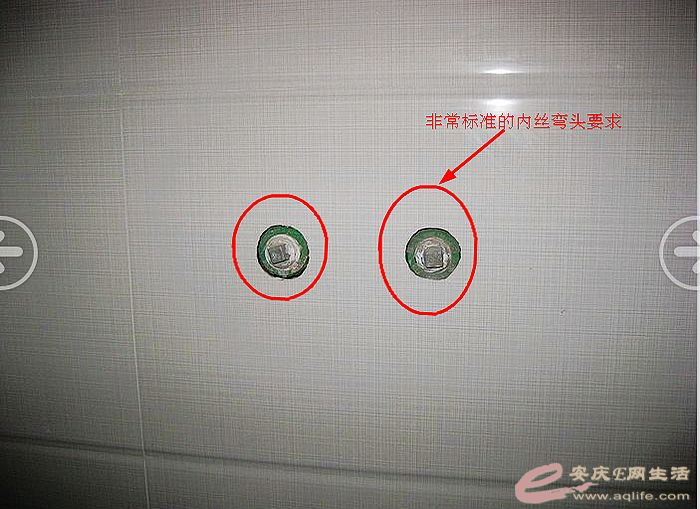

（3）、内丝弯头要保证贴完砖后一样平，凹凸误差在3mm以内；

霏凡家装监理 · 发表于 2018-4-27 16:49:38

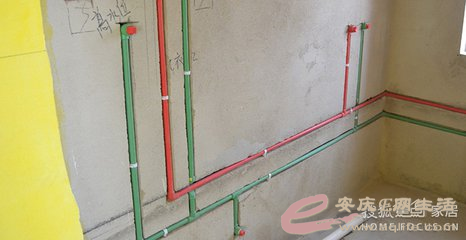

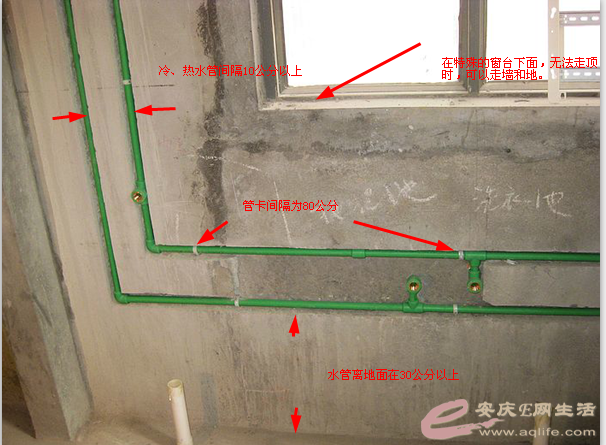

（4）、卫生间冷、热水管墙面横向离地面高度冷水管30cm为宜，热水管
45cm为宜，上热下冷间隔15公分。


霏凡家装监理 · 发表于 2018-4-27 16:51:08

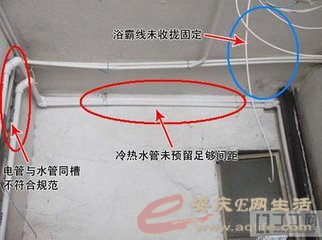

（5）、不规范案例：
（a）、三项共槽。

霏凡家装监理 · 发表于 2018-4-27 16:53:23

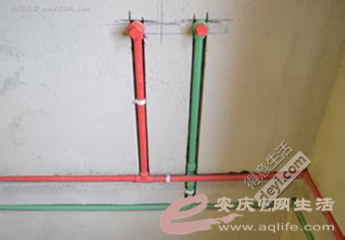

8、冷、热水管出水口严格遵循左热右冷（面向水管）上热下冷原则；出水口
做到横平竖直，冷热水出水口要保证同一水平高度，水管出水口不可放置
在电源插座上面；

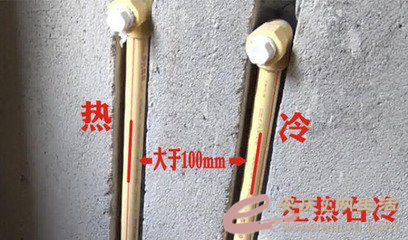

（1）、冷、热水管出水口严格遵循左热右冷（面向水管）上热下冷原则；

霏凡家装监理 · 发表于 2018-4-27 16:55:17

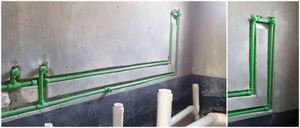

(2)、出水口做到横平竖直，冷热水出水口要保证同一水平高度。

霏凡家装监理 · 发表于 2018-4-27 16:56:53

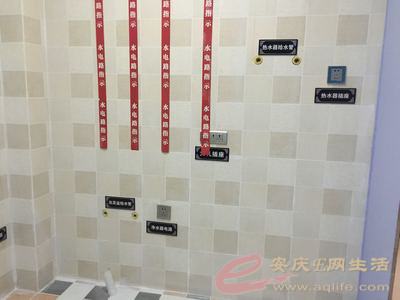

（3）、水管出水口不可放置在电源插座上面。

霏凡家装监理 · 发表于 2018-4-27 17:50:17

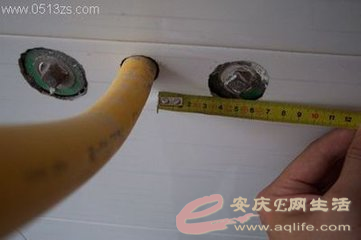

9、混水龙头的冷、热水内丝弯头出水口，须严格执行间距尺寸15cm布置，最
   好使用联体内丝弯头管件；冷、热水内丝弯头出水口，不得横向用弯头分
   开15cm间距，不得用铜丝或钢丝、铁丝固定。

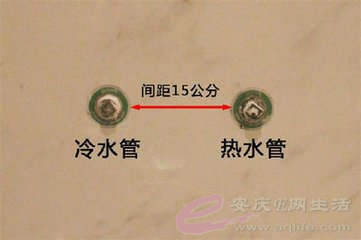

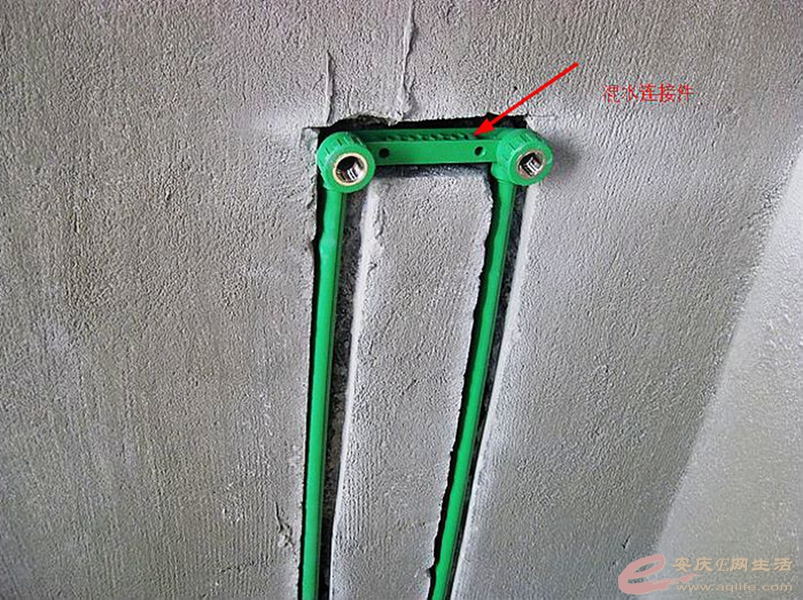

（1）、混水龙头的冷、热水内丝弯头出水口，须严格执行间距尺寸15cm布置
      ，最好使用联体内丝弯头管件。

霏凡家装监理 · 发表于 2018-4-27 18:05:31

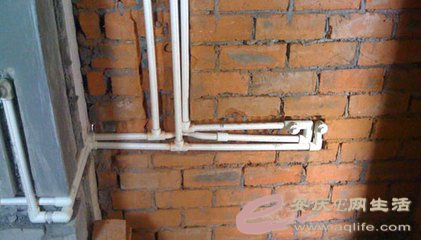

（2）、冷、热水内丝弯头出水口，不得横向用弯头分开15cm间距，不得用铜
丝或钢丝、铁丝固定。

霏凡家装监理 · 发表于 2018-4-27 18:07:00

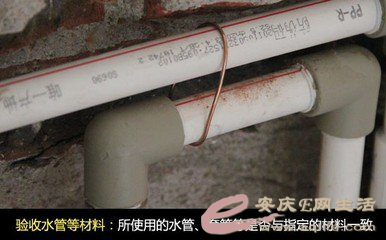

（3）、用铜丝固定水管。


霏凡家装监理 · 发表于 2018-4-27 18:09:11

10、水管与强、弱电间距不少于15cm；水、电路施工时，严禁破坏厨房、卫
生间、阳台等用水区域的挡水地梁。

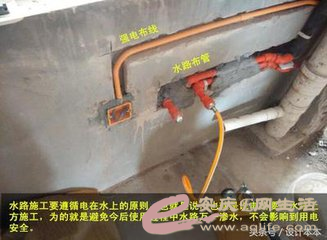

（1）、水管与强、弱电间距不少于15cm。

霏凡家装监理 · 发表于 2018-4-27 18:11:04

（2）、水、电路施工时，严重破坏了厨房、卫生间、阳台等用水区域的挡水
地梁。

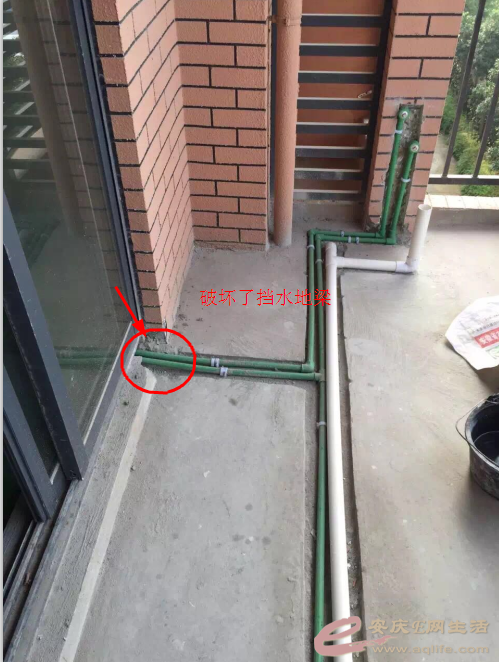

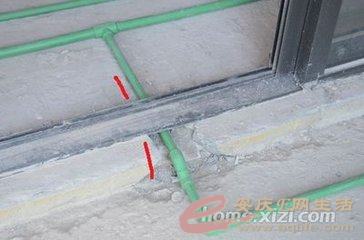

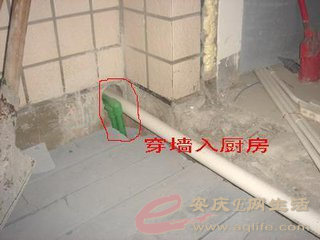

a、严重破坏了阳台的挡水地梁。

霏凡家装监理 · 发表于 2018-4-27 18:13:31

b、严重破坏了厨房、卫生间的挡水地梁

霏凡家装监理 · 发表于 2018-4-27 18:15:00

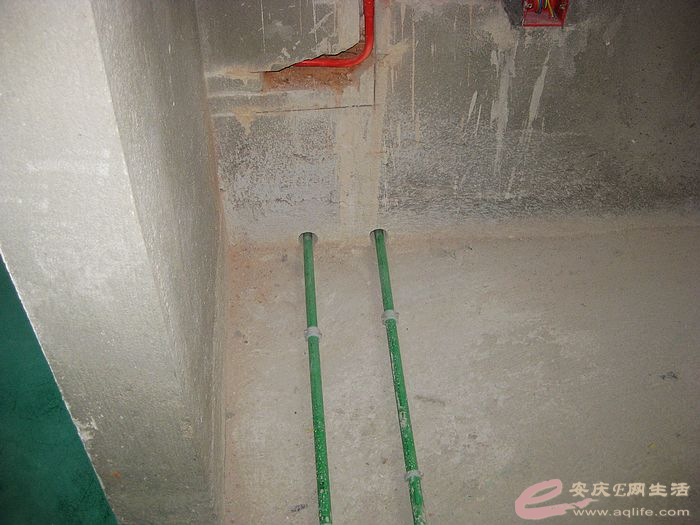

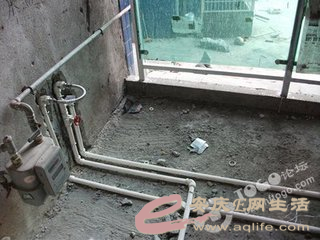

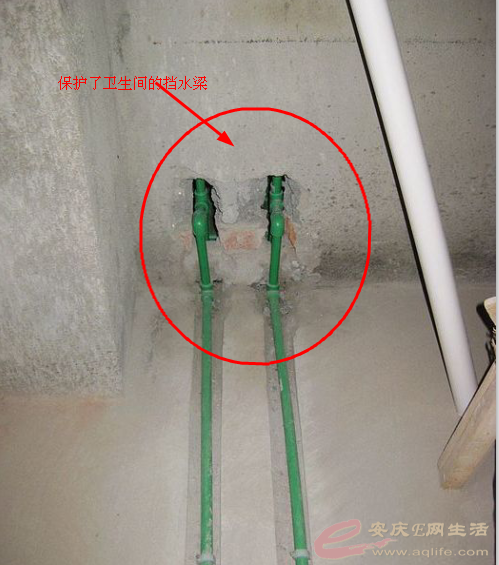

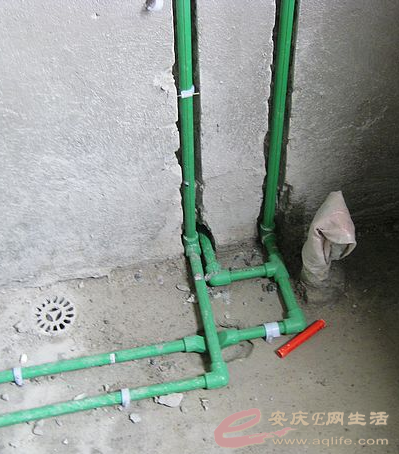

（3）、水管走地面时，需要注意保护好用水区域的挡水梁。

霏凡家装监理 · 发表于 2018-4-27 18:20:48

11、若有二个以上的供热系统共用的情况下（燃气热水器和电热水器等），要
采用分项阀门控制，入户的供水管道及小区的供热水管最好在室内厨房洗
槽下面安装进户总截止阀。

霏凡家装监理 · 发表于 2018-4-27 18:23:15

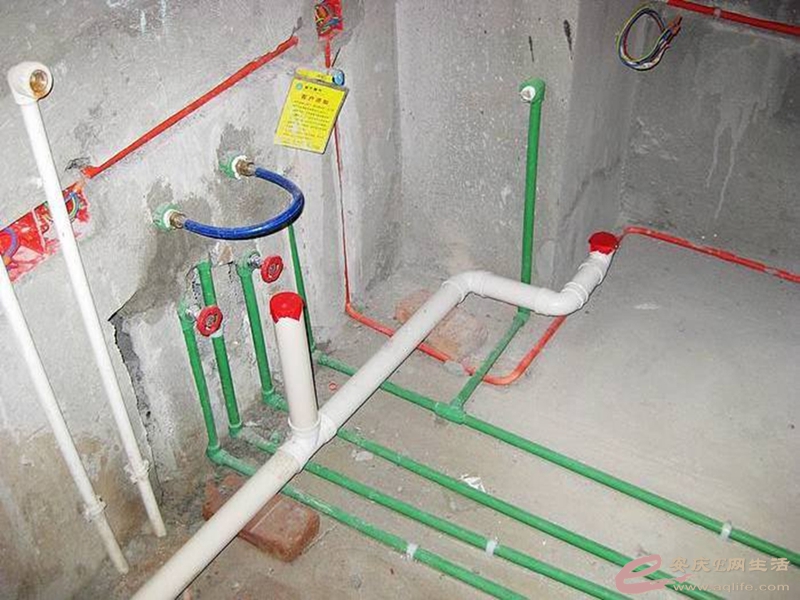

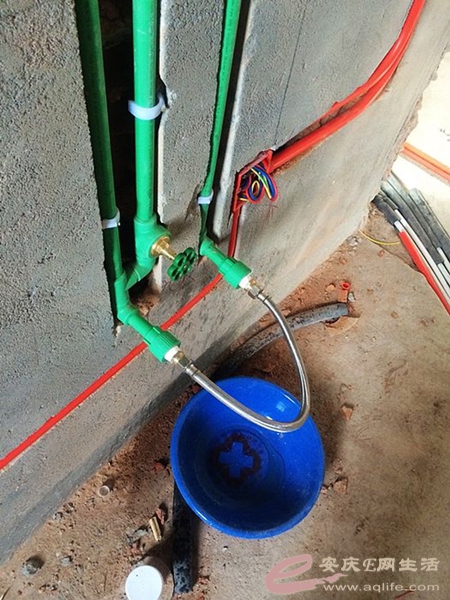

（1）、入户的供水管道及小区的供热水管最好在室内厨房洗槽下面安装进户
总截止阀。

霏凡家装监理 · 发表于 2018-4-27 18:27:20

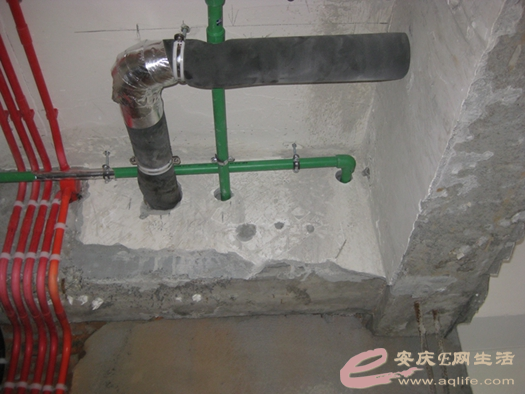

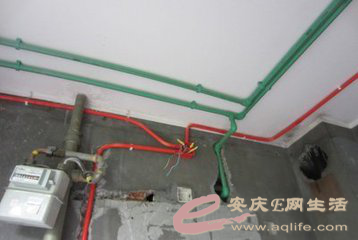

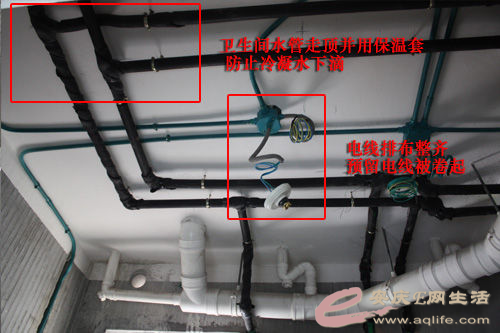

12、热水管走顶时，不得使用过桥，而且必须套有保温棉，防止冷凝水、水锤，
更有利于节能。

霏凡家装监理 · 发表于 2018-4-27 18:28:26

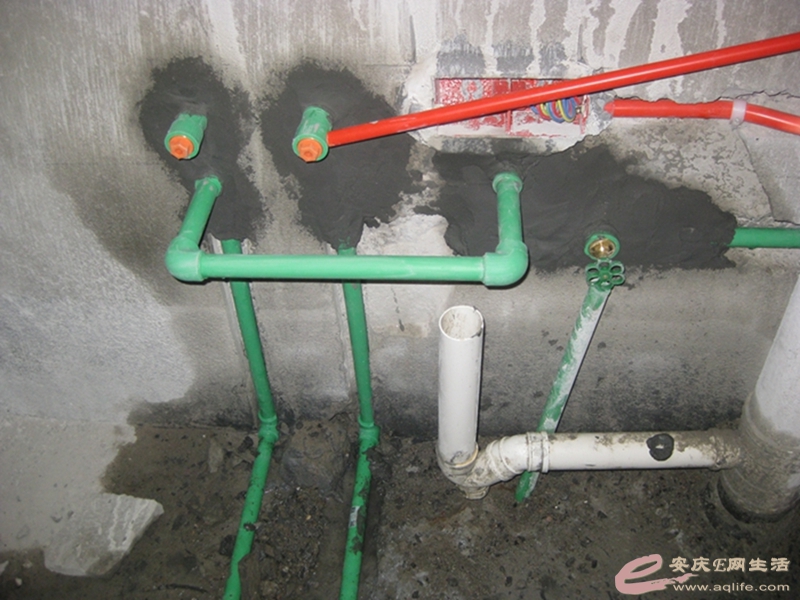

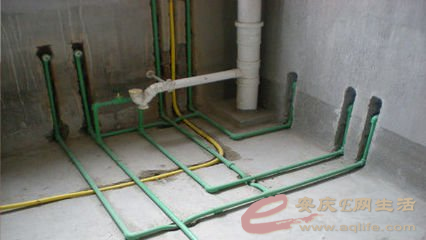

（1）、地面冷、热水交叉。

霏凡家装监理 · 发表于 2018-4-27 18:29:29

（2）、不规范案例

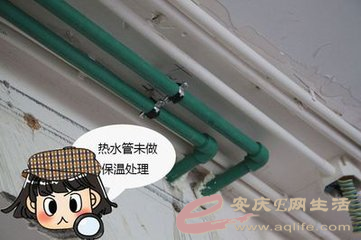

（a）、热水管没有包保温棉。

霏凡家装监理 · 发表于 2018-4-27 18:32:40

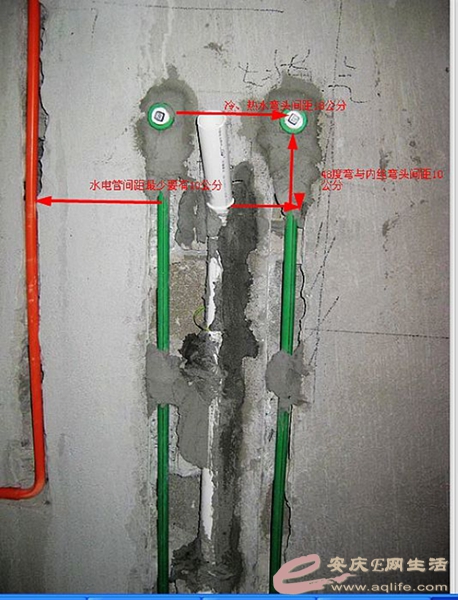

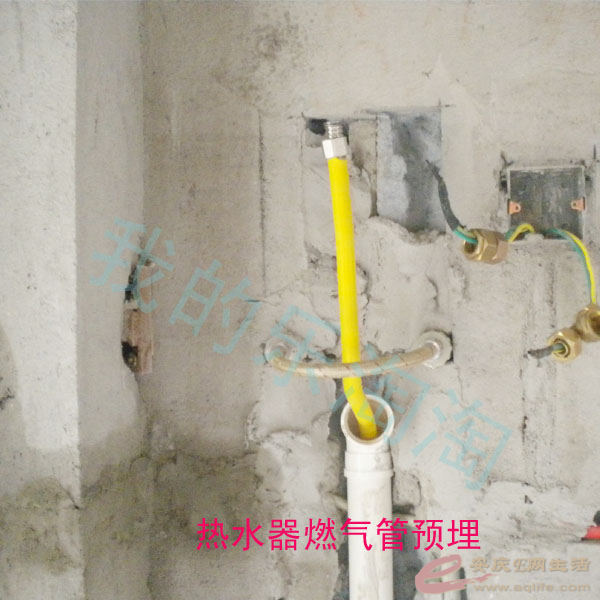

13、燃气热水器的煤气管道，不可直接埋在墙内，要事前预埋40#的PVC管做
   燃气管导管；预埋PVC管预留位置上管口要低于出水管内丝弯头10cm，下
   管口要离地面27cm左右，  预埋40PVC管两头都要用45度弯头连接；冷、
   热水管左热右冷，并排间隔18cm，离地高度1.4米，插座高度需根据燃气
热水器的电源接口而定，基本上在1.8米左右。

霏凡家装监理 · 发表于 2018-4-27 18:34:28

本帖最后由霏凡家装监理于 2018-4-28 11:35 编辑

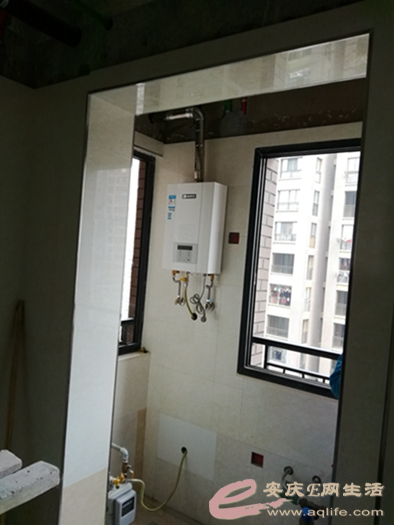

（2）、后期安装效果图：有效保证了，煤气波纹管与燃气热水器的接口垂直，无漏气现象的发生。


霏凡家装监理 · 发表于 2018-4-27 18:36:54

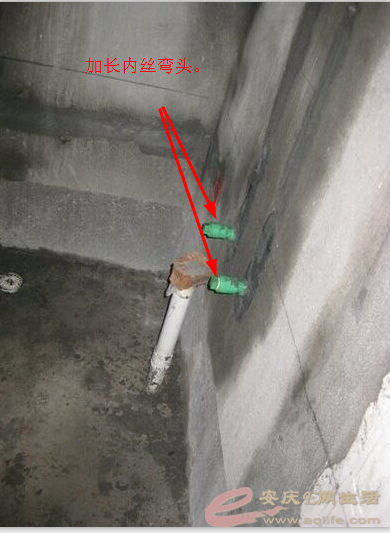

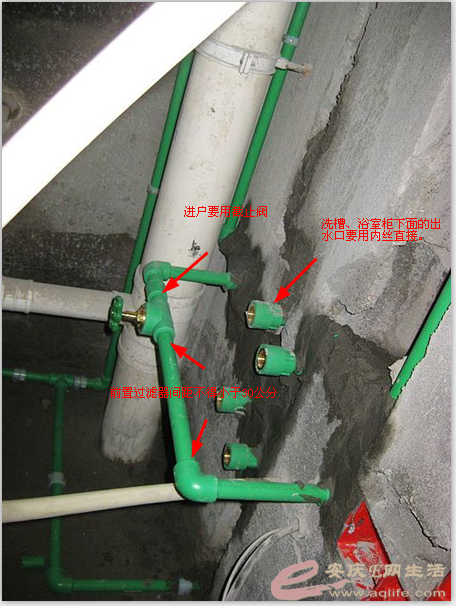

14、为防止厨房洗槽下面的出水口及卫生间浴室柜下面的出水口，用常规的内
丝弯头宜改为加长内丝弯头管件，并达到离原墙面5-8CM左右的间距。
