霏凡李工编写的《家装施工质量节点控制细则》手册

霏凡家装监理

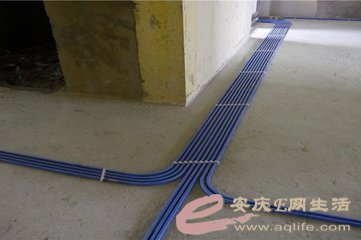

7、线管弯头的弯曲率应为管径的6倍，弯曲90度线管时，应采用二个45度进
     行大幅度弯曲，每个过梁孔PVC线管最多只能穿4根线管。

霏凡家装监理

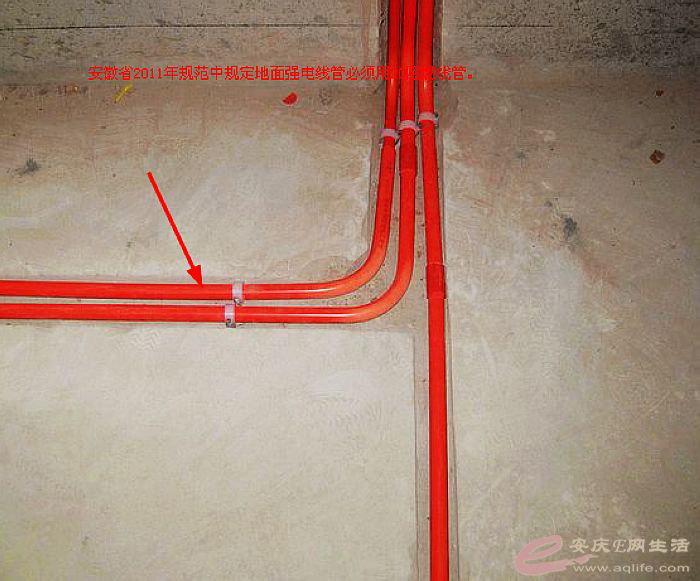

（2）、应采用二个45度进行大幅度弯曲。

霏凡家装监理

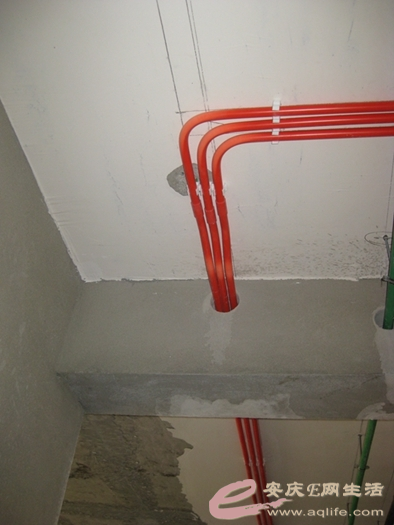

（3）、每个过梁孔PVC线管最多只能穿4根线管。

霏凡家装监理

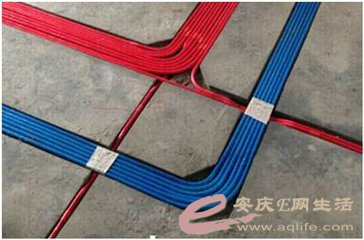

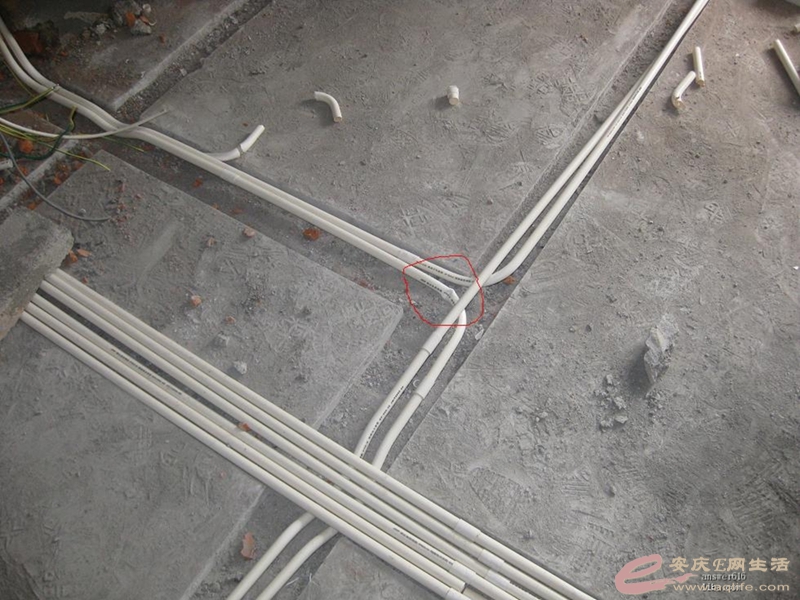

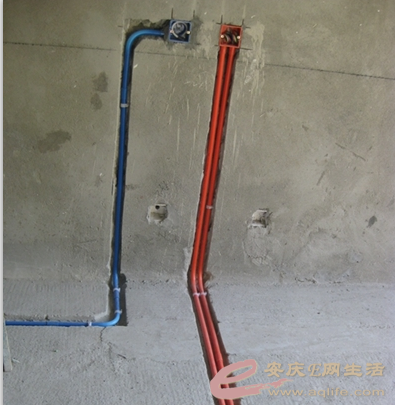

8、强、弱电进入双联底盒时，必须采用垂直进入法（或者说交叉进入法），
     这样就能有效达到强、弱电线路的规定间距；严禁强、弱电同管和共用底
     盒。

霏凡家装监理

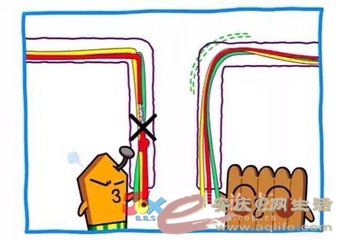

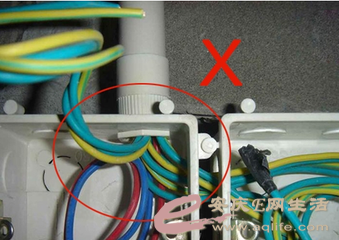

（2）、严禁强、弱电同管和共用底盒。

霏凡家装监理

9、强、弱电箱固定时，一定要安装锁扣，在固定同一房间电源、电话、电视
      等底盒时要在同一水平标高上，若有多个强、弱电底盒并排在一起，强、
      弱电底盒之间的距离至少为10mm；重点检查厨房、卫生间贴瓷砖的墙面。
     （特殊情况除外）。

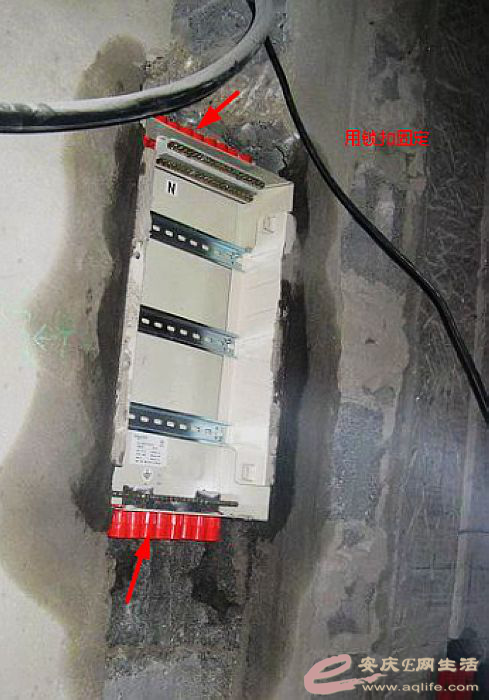

（1）、强、弱电箱固定时，一定要安装锁扣。

霏凡家装监理

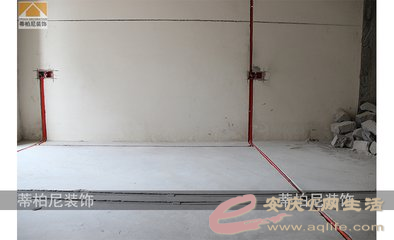

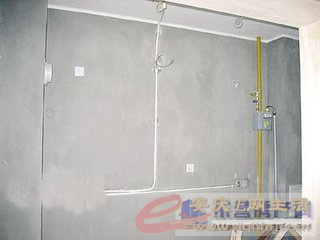

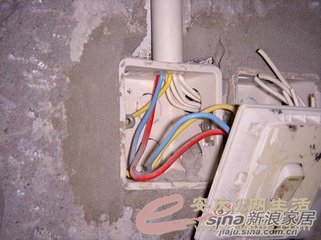

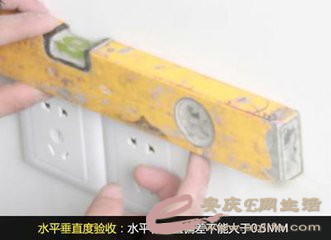

（2）、在固定同一房间电源、电话、电视等底盒时要在同一水平标高上。

霏凡家装监理

（3）、若有多个强、弱电底盒并排在一起，强、弱电底盒之间的距离至少为
              10mm；

霏凡家装监理

强弱电应该保持多远的距离合适？
这几天一直有朋友提到关于强弱电如何分开合适无论是弱电工，还是家庭装修，都无法避免的问题，就是对强弱电的处理，强弱电穿一个管，虽然电视和网线、光纤来说，电视、网线可以有屏蔽措施，光纤电磁干扰可能性也比较少。但是，强弱电穿同一个管是有问题的。

为什么要保持距离
强弱电标准和规范说明都是要隔开的，是300MM。
第一、强弱电穿一个管后如果你想换线，真的真的很难。
第二、强电线路是发热的，会导致电力线路的绝缘和弱电线路的绝缘破损，绝缘破损后，所有的导线都可能和电力导线接触，然后就是高电压对弱电设备和人身的伤害，这是十分危险的事情。不过如果装修时不偷工减料，那一般的线路坚两三年内绝缘是没有事情的。所以临时用的强弱电可以穿一个管，长期用的还是老老实实分管吧。
时间长了，有电磁干扰。
以下情况都会出现干扰：
a、排线时强弱电交叉处未使用锡箔纸进行隔离保护
b、强弱电共用同一个电箱
c、强弱电底盒过于接近（最少间隔10cm）
d、为节省成本，强弱电共穿一根管
e、弱电线自身屏蔽层破损。

光纤不导电，但光纤的加强芯通常是金属的，导电。还有绝缘破损的问题和导线的发热情况有关，见过一个大概23年的老旧小区的电力改造，其中电线都是铝芯的，由于铝线发热量大，绝缘都已经粉末状了，一碰就脱落了。这个小区没有发生事故可以说是幸运的了。
再说强弱电管线距离，规范要求至少300mm，其中的原因也是防止管线老化后，电击事故的发生。只不过其中增加了一道保护管的隔离，装修保护管通常采用塑料的，是绝缘体。但是这个保护管也是会老化的。老化后一样会破损，一样会丧失绝缘性。所以强弱电管线如果条件不足，可以适当靠近，但是，最起码不要敷设在一个槽里，哪怕间隔30mm也安全得多。
至于插座间距，其实和管线的道理是一样的。规范上，强弱电插座200mm，电源插座和电视插座间距500mm。


接规范操作
1、通信电缆的终端与高压电缆的终端最小间隔450mm。
2、通信电缆的终端与低压电线的终端(在有牢固间隔物的情况下)最小间隔150mm。
用户电缆可以允许与超低压(AC<42.4V，DC<60V)电线一起(捆绑)走线,且终端无需间隔。用户电缆应与一些有害设备(诸如:避雷器、腐蚀性流体、温度超过60℃的物体等等)分隔，且其间距不得少于150mm。

霏凡家装监理

10、室内布线应穿管敷设（除现浇砼楼板顶面外可采用花腊管），应采用绝缘
     良好的单股铜芯导线。管内导线总截面积不应超过和管内径截面积的40％，
      管内不得有接头和扭结，管壁厚度至少为1.0mm。

（1）、应采用绝缘良好的单股铜芯导线。

霏凡家装监理

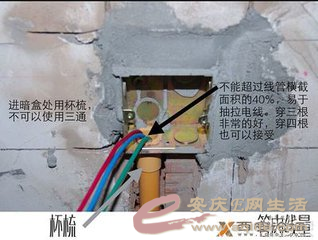

（2）、管内导线总截面积不应超过和管内径截面积的40％，管内不得有接头
             和扭结，管壁厚度至少为1.0mm。

霏凡家装监理

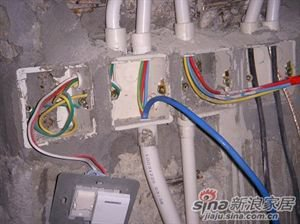

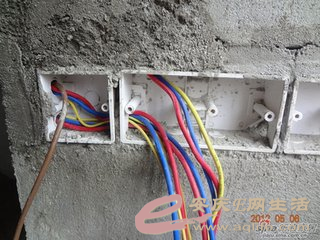

（3）、不规范的案例图。

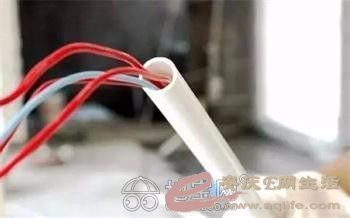

        （a）、线管超过管内径截面积的40％

霏凡家装监理

（b）、线管管壁厚度小于1mm。

霏凡家装监理

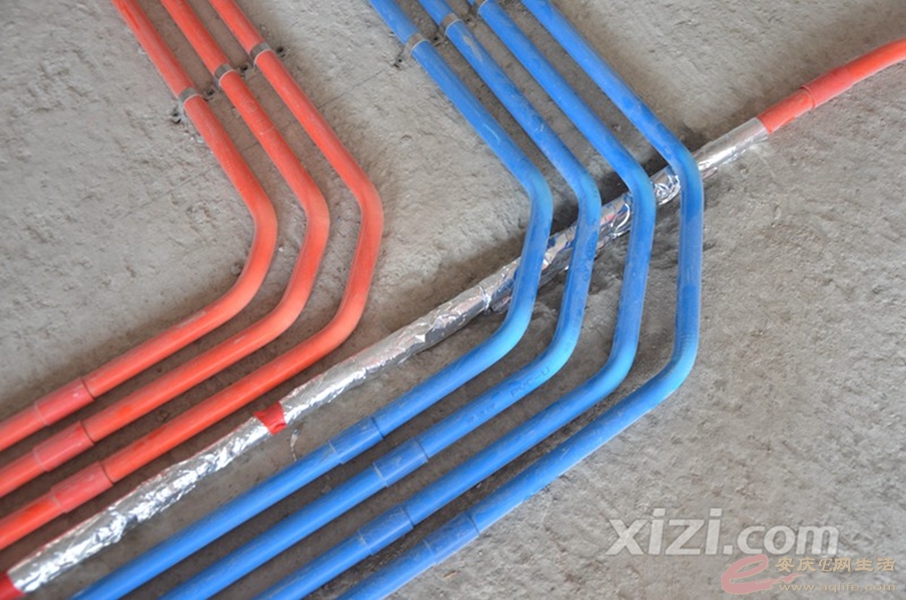

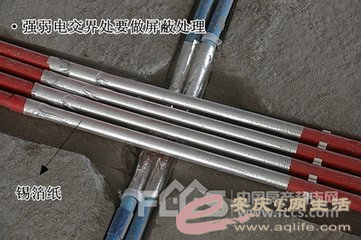

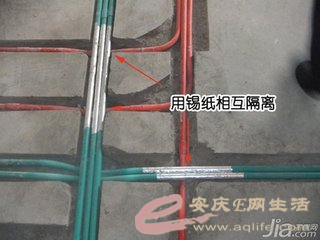

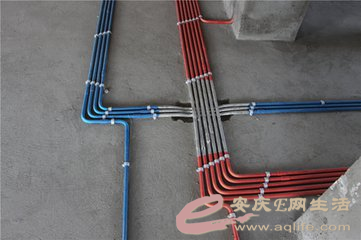

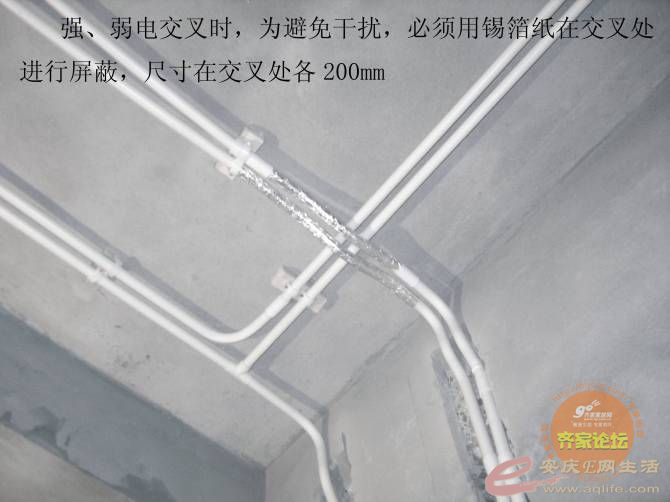

12、在强、弱电交叉处，要采用锡铂纸相隔，锡铂纸的延长米应大于交叉截面
       积的150mm。

（1）、锡铂纸的延长米应大于交叉截面积的150mm。

霏凡家装监理

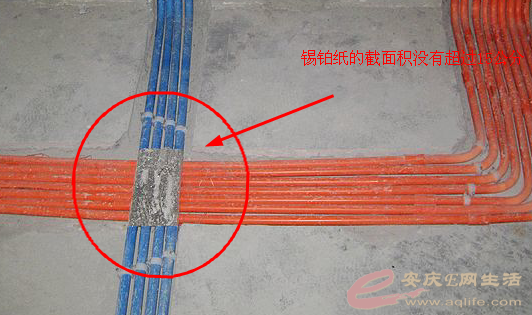

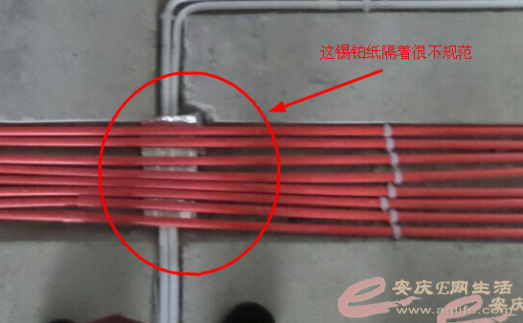

（2）、不规范的锡铂纸相隔图。

霏凡家装监理

（3）、顶部交叉图。

霏凡家装监理

13、墙面线盒防尘盖板安装到位，顶面线头拧成弹簧状，顶盒要加八角顶盒盖
       和波纹管。

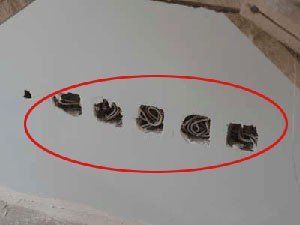

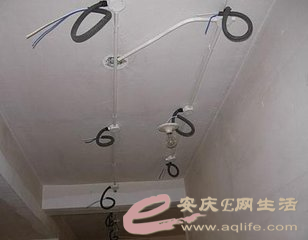

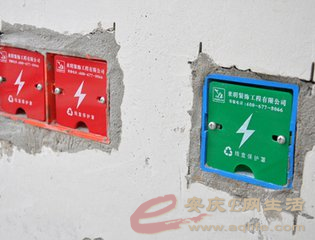

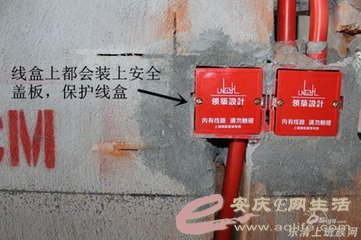

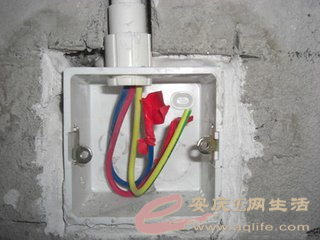

（1）、墙面线盒防尘盖板安装到位，顶面线头拧成弹簧状。

霏凡家装监理

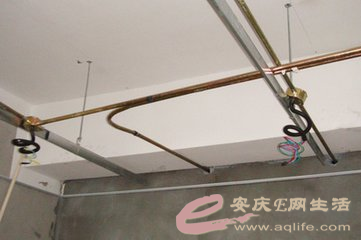

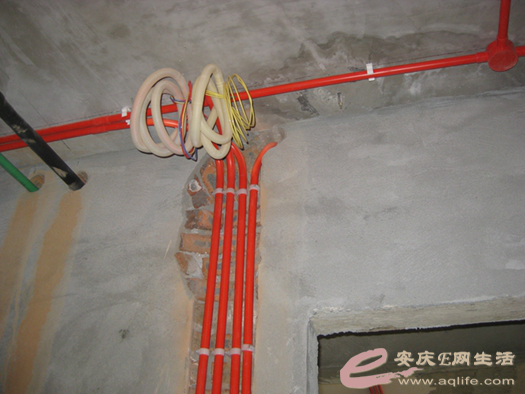

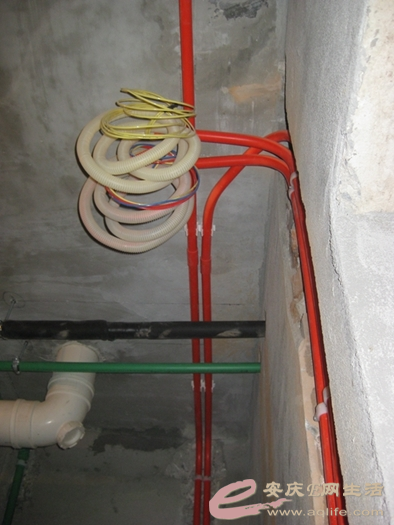

（2）、顶盒要加八角顶盒盖和波纹管。

霏凡家装监理

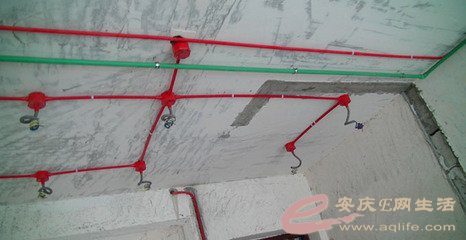

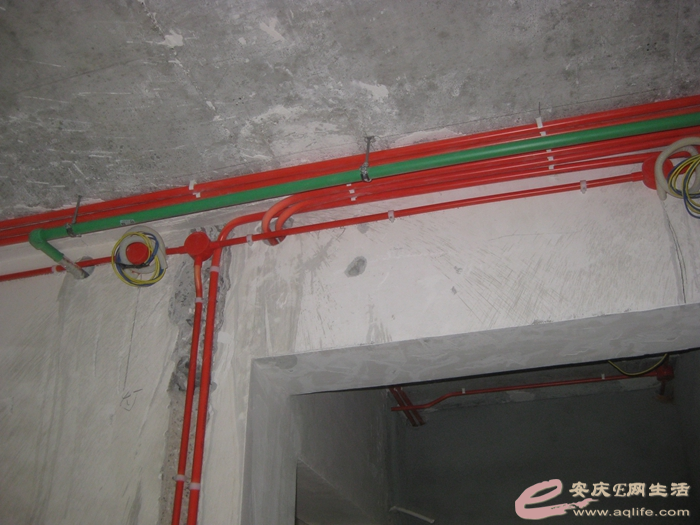

14、吊顶内的电气、筒灯等线路PVC线管，应采用明管敷设，不得将线管固定
       在吊顶的吊杆或龙骨上。

霏凡家装监理

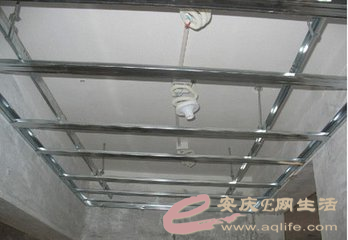

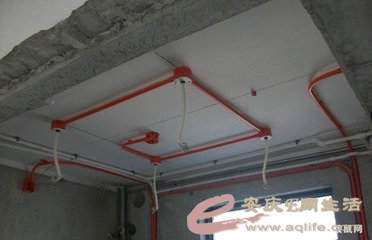

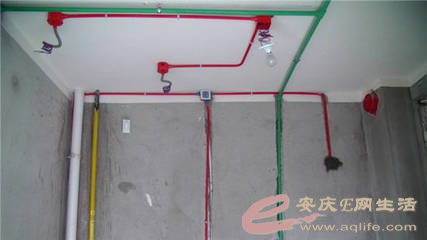

（2）、吊顶筒灯线路应采用PVC明管敷设。

霏凡家装监理

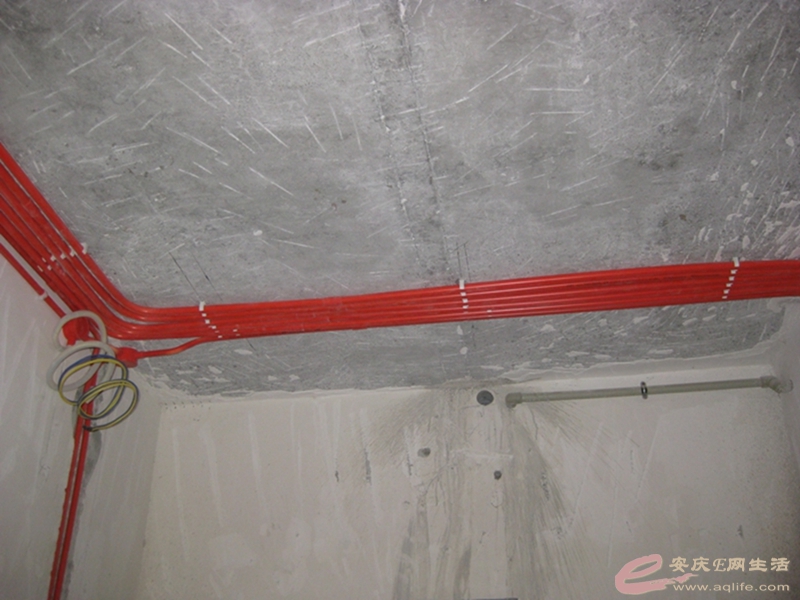

15、天花布管管卡每间隔600mm左右打一个固定线管吊卡，出线口左120mm
       处各打一个线管吊卡。

霏凡家装监理

（2）、出线口左120mm处各打一个线管吊卡。

霏凡家装监理

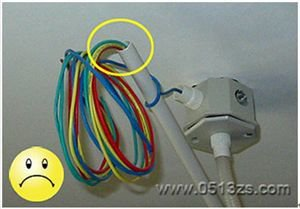

16、厨房、卫生间、阳台顶面的照明、电器线路的导线不得裸露，其八角底盒
       灯头线应用波纹管保护并卷起。

霏凡家装监理

第三节、开槽施工要求：

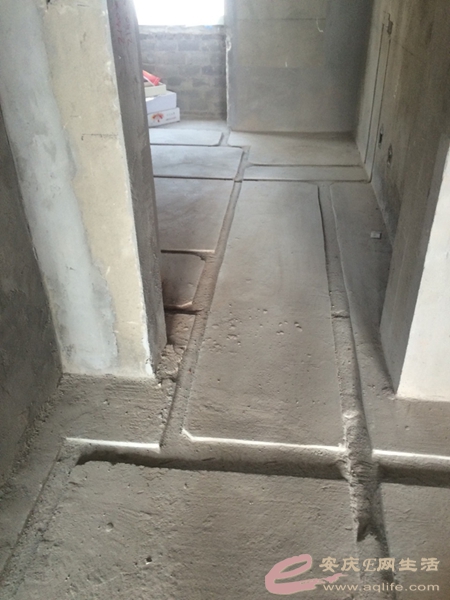

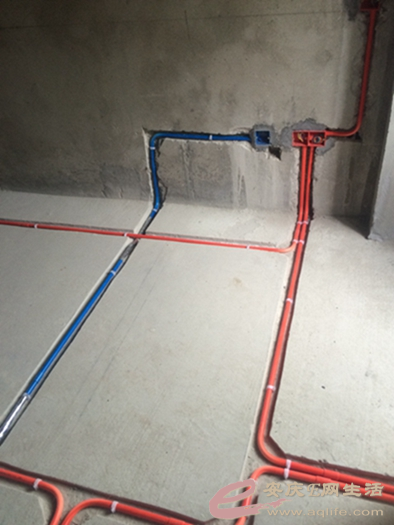

1、在墙、地面的所有管槽必须先弹线，再用切割机裁切,墙、地面保持横平竖
      直,直角拐弯处应切成弧度， 地面多管并排强、弱电线管之间要人为预留
      不小于1公分左右的间隙，防止封槽时的水泥沙浆空鼓。顶部多管并排电
      线管之间用吊卡固定。
（1）、在墙、地面的所有管槽必须先弹线，再用切割机裁切,墙、地面保持横
             平竖直,直角拐弯处应切成弧度。

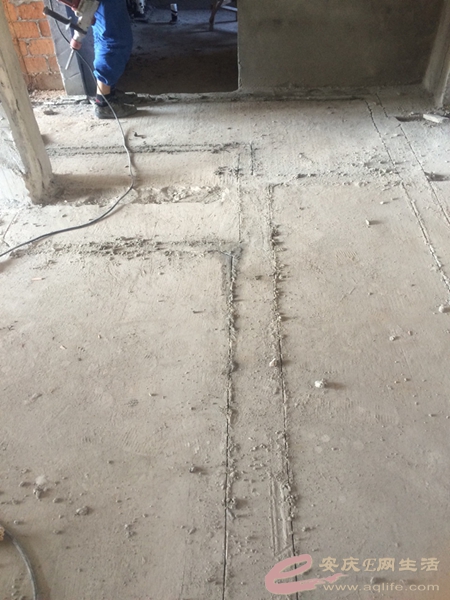

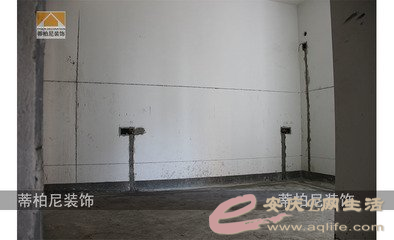

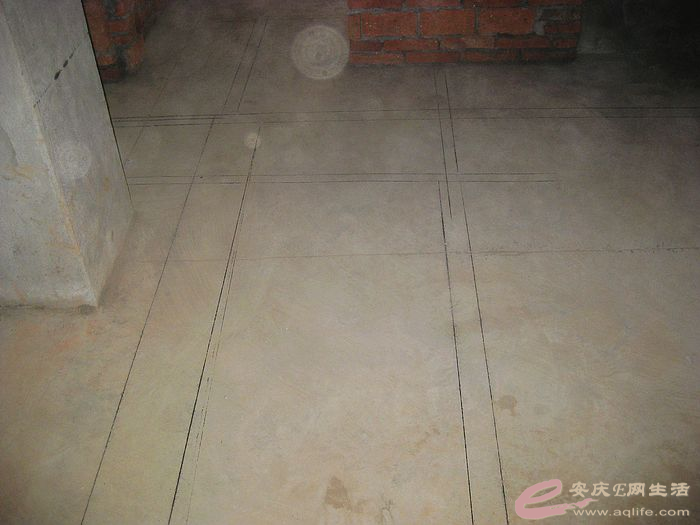

         （a）、弹线、切割。

霏凡家装监理

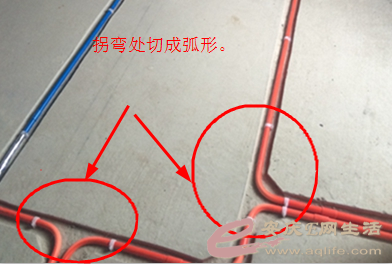

（b）、开槽、直角拐弯处应切成弧度。
