霏凡李工编写的《家装施工质量节点控制细则》手册

霏凡家装监理

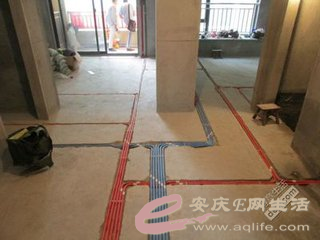

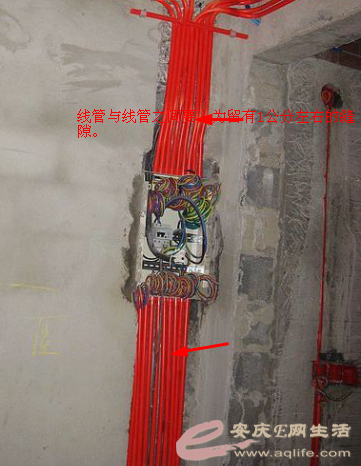

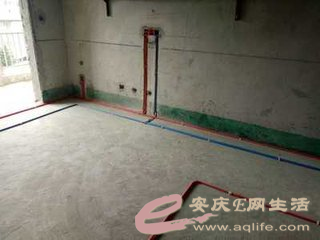

（2）、地面多管并排强、弱电线管之间要人为预留不小于1公分左右的间隙，防止封槽时的水泥沙浆空鼓，顶部多管并排电线管之间用吊卡固定。

霏凡家装监理

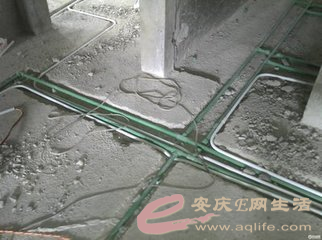

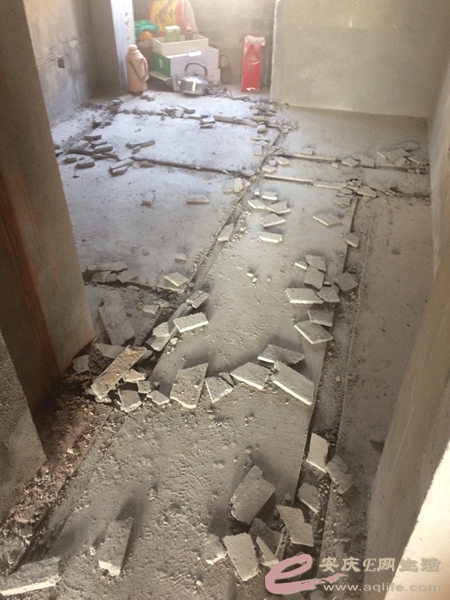

（1）、不规范案例，地面线槽宽度不够。

霏凡家装监理

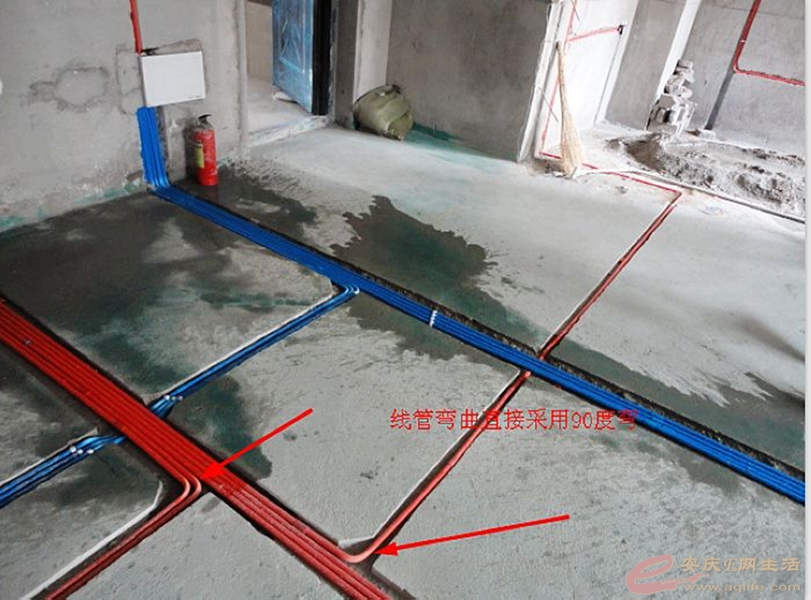

（2）、不规范案例：线管弯曲率不达标。

霏凡家装监理

2、开槽处采用切割机并弹线开槽平整、开槽深度应一致，一般是PVC管直径
      +10MM；墙面横向开槽不得超过50公分（除厨房、阳台和卫生间外）。

（1）、开槽深度应一致，一般是PVC管直径+10MM。

霏凡家装监理

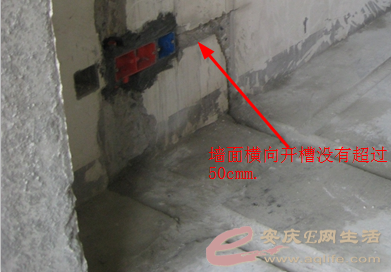

（2）、墙面横向开槽不得超过50公分（除厨房、阳台和卫生间外）。

霏凡家装监理

（3）、不规范的横向开槽图。

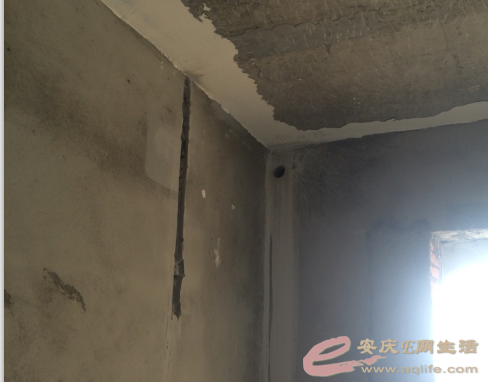

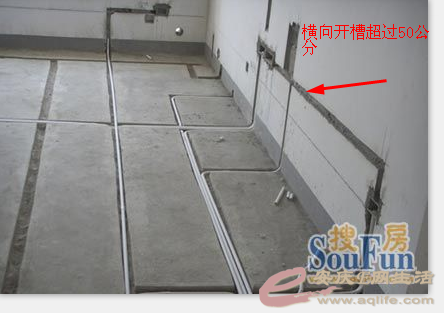

   （a）、墙面横向开槽超过50公分。

霏凡家装监理

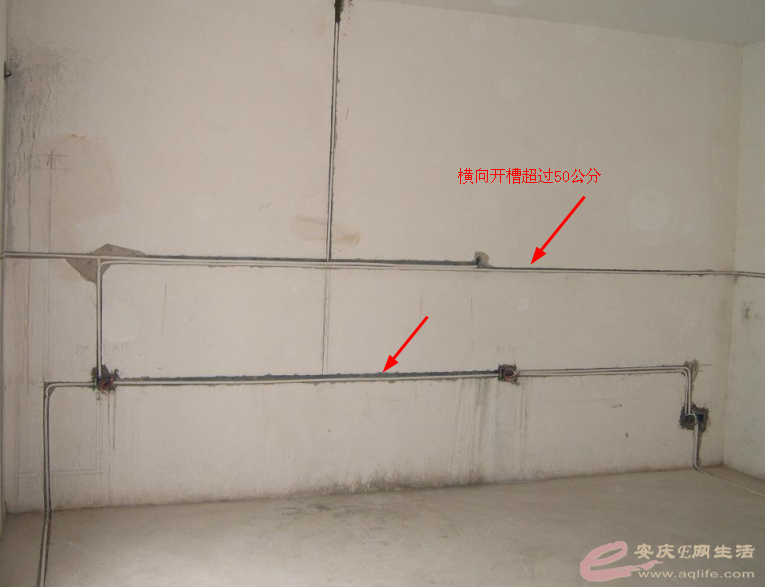

（b）、墙面横向开槽超过50公分。

霏凡家装监理

3、严禁使用原开发商预埋的线管进行穿线，（除特殊情况下的房间吸顶灯线管外）；严禁水电共槽；强、弱电共槽。

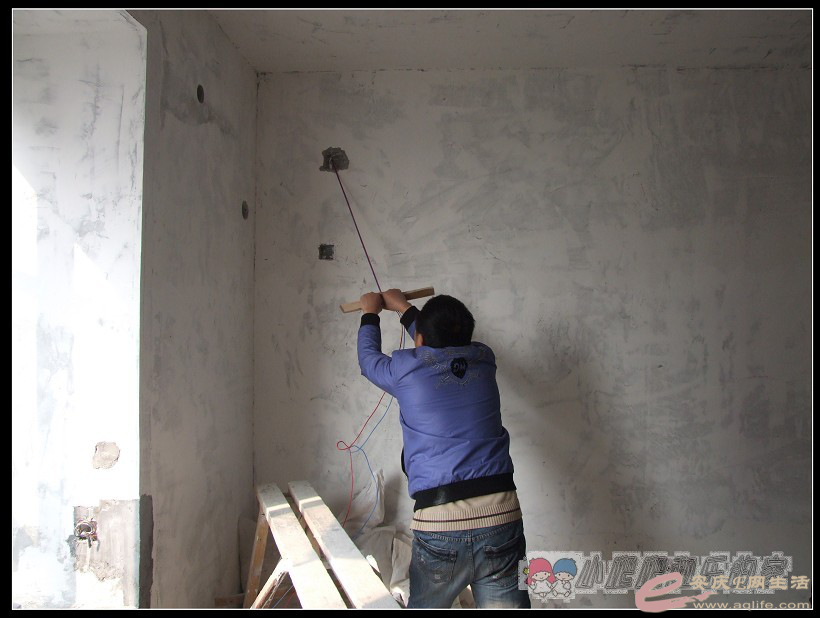

（1）、严禁使用原开发商预埋的线管进行穿线，

霏凡家装监理

（2）、严禁水电共槽。

霏凡家装监理

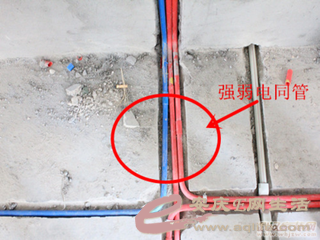

（3）、强、弱电共槽。

霏凡家装监理

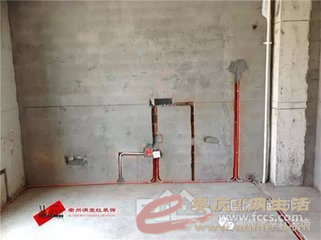

4、强、弱电线管之间地面水平间距不应小于500mm，墙面水平间距不应小于
     200mm；

霏凡家装监理

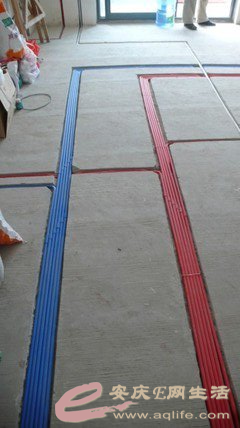

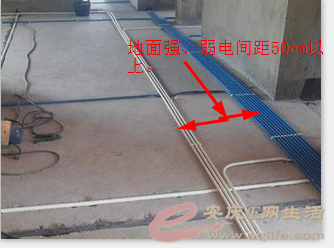

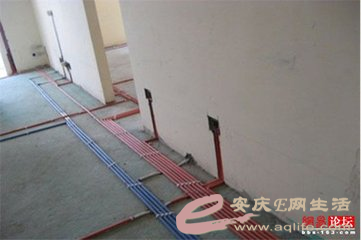

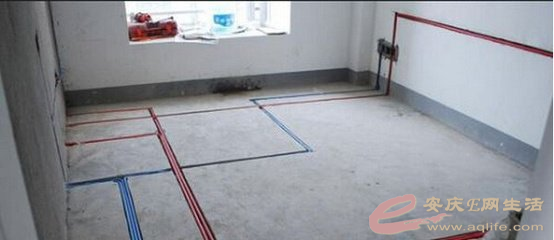

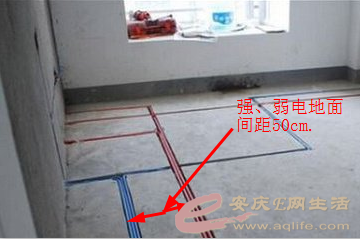

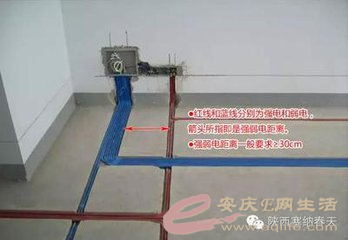

（2）、地面间距。

霏凡家装监理

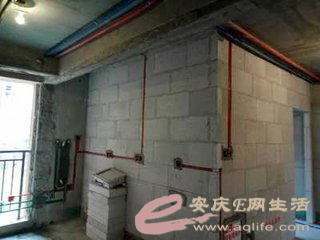

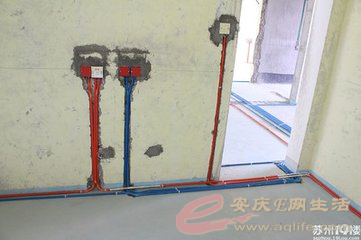

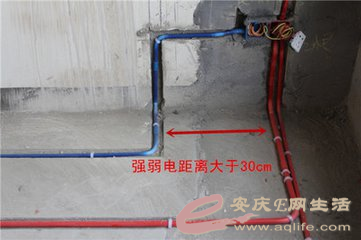

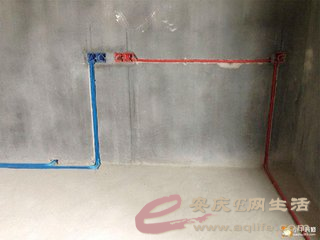

（3）、墙面间距。

霏凡家装监理

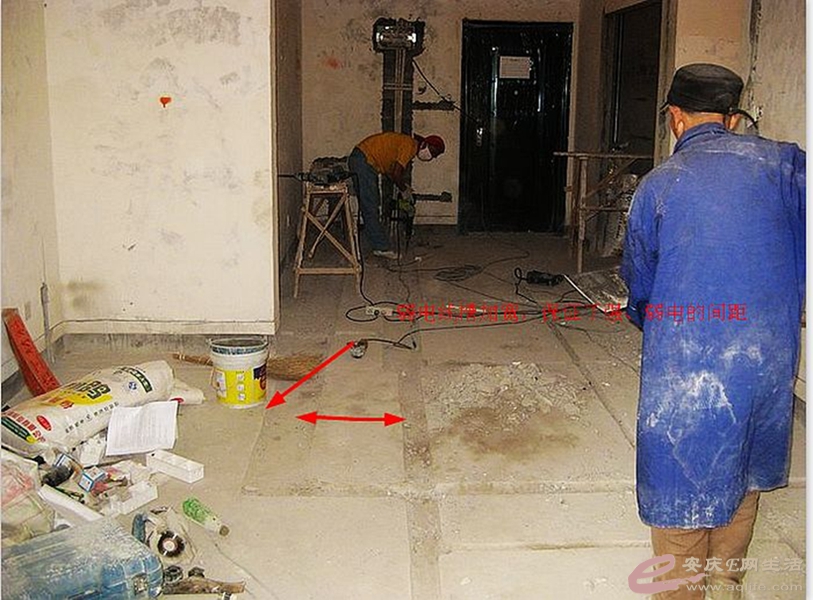

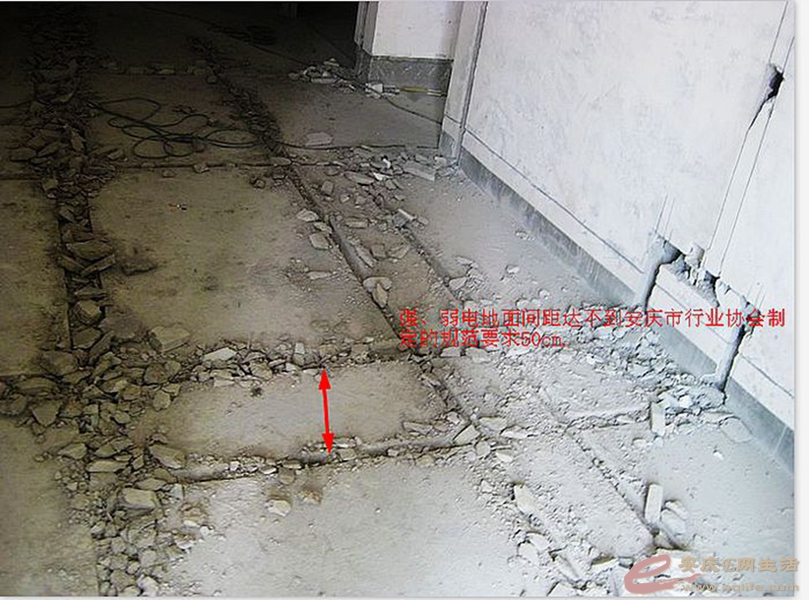

（1）、不规范的地面间距案例。

霏凡家装监理

（2）、不规范的墙面间距。

霏凡家装监理

5、常规开关插座的高度：
   （1）、进户强、弱电箱，强电箱离地180-200公分之间，弱电箱离地40-60公分之间，向上放电箱。
   （2）、所有灯具开关离地面上来130-1400公分距，门边10-15公分，双控或多控开关在床头柜正上方离地面70-80公分，与插座持平；壁灯的高度离地面170公分，向上放底盒。
   （3）、房间所有强、弱电插座离地面上来30公分，向上放底盒；书桌上面的插座离地面110公分，向上放底盒。
   （4）、客厅电视机强、弱电插座，在电视柜上方离地面45-60公分，暗藏在电视柜下面，离地面20-30公分（特殊电视柜除外）；预埋50#PVC穿线管最高点离地面50－110公分，两头加45度弯，最低点与插座平齐；卧室电视机强、弱电插座离地120公分。
（5）、挂机空调插座离顶40公分、离墙20公分，空调孔离顶50公分、离墙15公分，底盒向上放。
（6）、音乐背景在吊顶上放音响线，挂壁音响离地面上来200－230公分，放底盒。
   （7）、镜前灯线头地面上来178－195公分，或者放线在集成吊顶上安装筒灯；插座与开关持平1350mm。
   （8）、洗衣机插座1350mm。：马桶后插座350mm，取暖器插座600mm。
   （9）、储水式电热水器插座1800一2000mm、要考虑电热水器所放的位置。
   （10）、厨房所有台面插座距地1150一1300mm ，向上放底盒 。
   （11）、抽油烟机：欧式抽油烟机插座一般距地面2150mm一2200mm左右，或放在烟机围板里距地2200mm（美观但需要时可能有点麻烦）；中式抽油烟机一般距地面2150mm左右，左右取抽油烟机的中间250mm处排烟道在左面时，插座往右放，排烟道在右面时，插座往左放，烟管不会挡住插座。
   （12）、燃气热水器插座一般距地高处2300mm、低处1800mm、左右取燃气灶的中间250mm、插座要考虑离开抽烟道。
（13）、冰箱插座最好放在冰箱两侧距地高插1300mm、低插500mm。
（14）、微波炉：一般插座距地面1600左右mm，放到微波炉上面的柜子里，美观一些。
   （15）、消毒柜：放在地柜里面的，插座距地面500mm左右，在消毒柜后面，一般插上就不拔下来了，美观一些。
   （16）、小厨宝：:距地面500mm左右,放在水槽柜相邻的柜子里。避免上下水漏水后， 溅到插座上。
   （17）、垃圾处理器：放在水槽相邻的柜子里插座，距地面500mm左右，（垃圾处理器需台面上1300mm处预留防水开关）手容易触及的地、方便操作。
   （18）、烤箱：一般放在煤气灶下面，插座距地面500mm左右，在烤箱后面，一般插上就不拔下来了。
   （19）、煤气灶（煤气灶带电灶头）插座放在柜里，距地面500mm左右。
  （20）、橱柜灯：:准备装灯的柜子后面，距地面1700mm左右，甩出电线，可以把灯接到吊柜下面。开关1300mm与插座相平、注意接头部分的绝缘。
（21）、切菜台上方可以安个小灯（个人认为很有必要）开关与插座相平。
（22）、如果想在吊柜下装灯，请在装灯处离地面1650mm处预留线头。（在距地1250mm处放置开关与插座持平）。

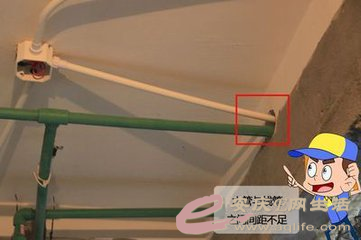

   （23）、电器线路与煤气热水管间距宜大于200mm，与其它管路宜大于100mm。

霏凡家装监理

6、照明开关不宜装在门后，开关距地面高度宜为1.4m左右，相邻开关应
         布置匀称,安装应平整、牢固。

霏凡家装监理

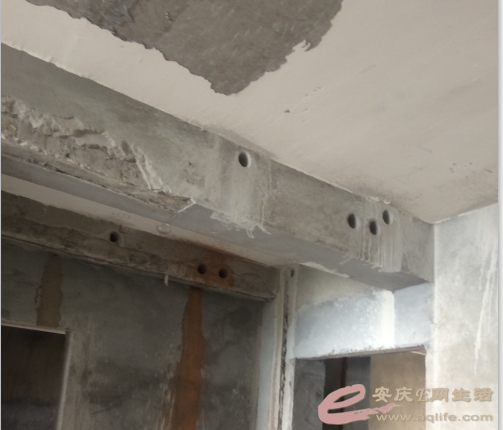

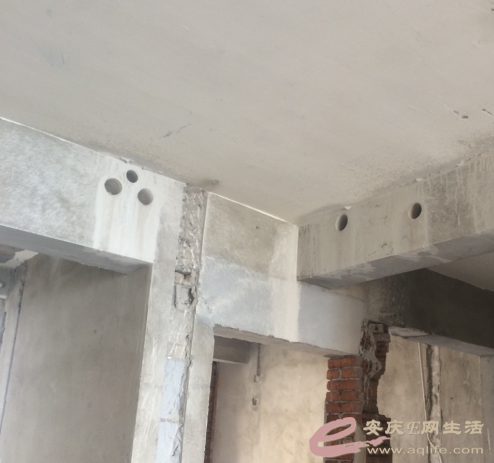

7、过梁孔一般为50#，每孔最多只能穿四根20#线管。

霏凡家装监理

（1）、严禁水电共孔、冷、热水管共孔现象。

霏凡家装监理

8、当阳台滚筒洗衣机与洗衣池连体时，一定要确定好洗衣柜左右方向及尺寸，
     其洗衣机电源离地55公分。

霏凡家装监理

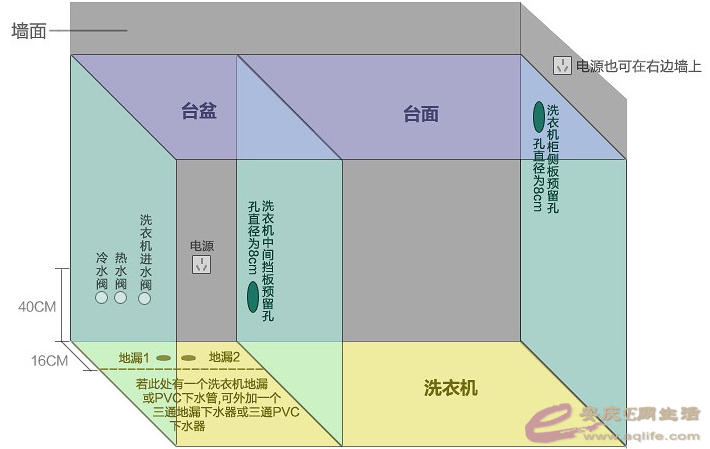

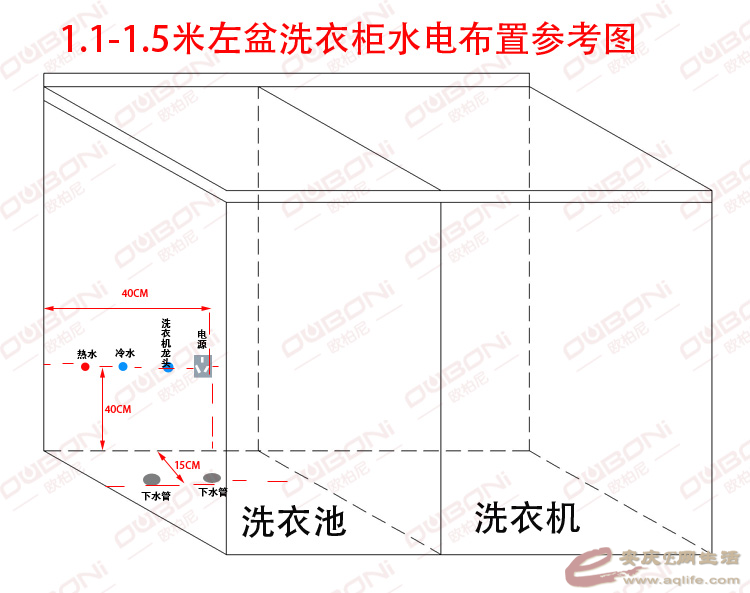

（1）、尺寸参考图。

霏凡家装监理

第四节、检查验收
注意事项：
1、布线完毕，项目经理必须通知质检人员验收。

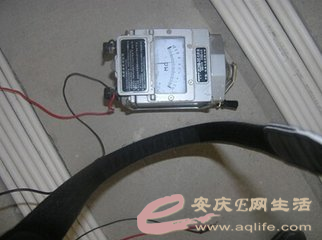

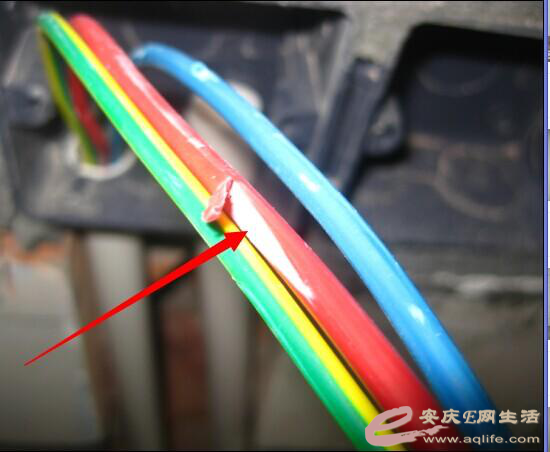

2、电线、电缆线绝缘应良好，导线间和导线对地间绝缘电阻应大于200兆欧。
3、线与线的短路电阻趋于零。
4、弱电线检测在设短路时，兆欧表电阻趋于零。
5、验收完毕后要拍摄照片，工程结束后交业主保存后方可封槽。
6、水电未完成，木制作的材料不得进场。
7、导线与燃气管、水管、压缩空气管间隔距离应按表4的规定进行。

霏凡家装监理

表4    导线与燃气管、水管、压缩空气管间隔距离 单位为毫米
类别
位置        导线与燃气管、水管         电气开关、插座与燃气管         导线与压缩空气管
同一平面         ≥100         ≥150         ≥300
不同平面         ≥50                  ≥100

霏凡家装监理

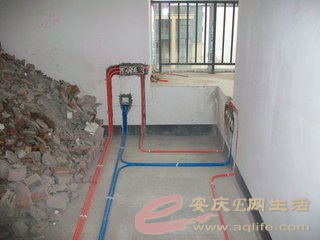

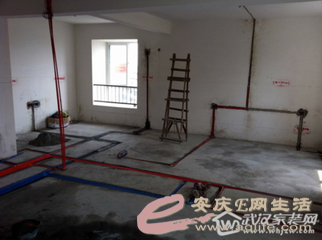

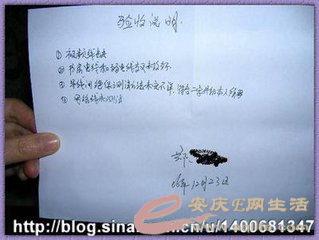

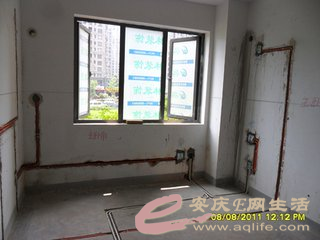

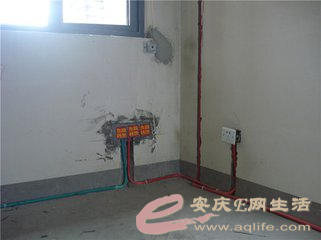

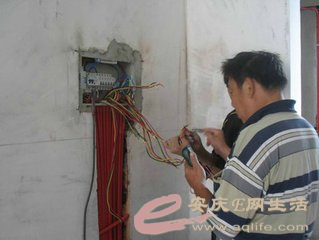

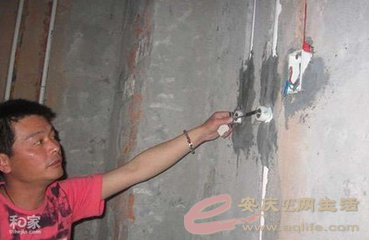

（1）、水电验收图。

霏凡家装监理

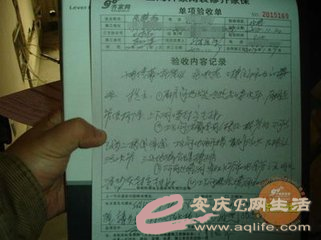

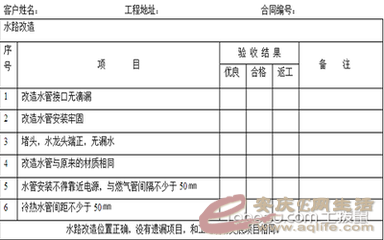

(2)、验收表格：
