[施工探讨] 霏凡李工编写的《家装施工质量节点控制细则》手册

[复制链接]

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-26 22:01:25 | 显示全部楼层
本帖最后由 霏凡家装监理 于 2018-4-26 22:15 编辑

专家提示 如何选好水管
2011-04-08 16:13:29
我要分享
装修过的人一定知道,在建材城,水管可是琳琅满目,PP-R管、PVC-U管、衬塑钢管、不锈钢管、铜管等品种繁多。水管应该稳定可靠、不漏水、不爆裂!
装修过的人一定知道,在建材城,水管可是琳琅满目,PP-R管、PVC-U管、衬塑钢管、不锈钢管、铜管等品种繁多。水管应该稳定可靠、不漏水、不爆裂!
我们所说的安全耐久性就是指在水管的使用寿命内不发生漏水、爆裂等危及生命和家庭安全的事件发生,能够保证长久使用。
瑞河水管
这就要求水管能够耐腐蚀、耐高温、抗冻,具有良好的机械性能。对比发现,塑料管材不能耐高温,在温差较大的情况下容易发生变形致使泄漏,并且其抗压能力小,容易脆裂,这些都注定其不能适用于长期供热,不宜在寒冷的北方使用,不适合于高层建筑。
复合管材集金属与塑料的优点于一身,但是正是因为塑料和金属的膨胀系数不同,长期使用必将导致管材分层,造成危害。
爱康水管

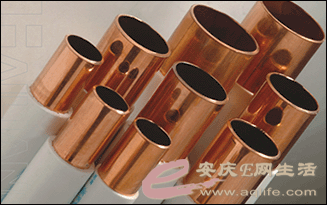

对铜管来说,我们都知道铜在化学活性排序中序位很低,性能稳定,耐腐蚀性极强。铜是金属中具有一定强度且塑性、韧性极好的材料,具有极好的低温性能,因此,铜水管既能耐热和耐火,不会老化,还具有一定的抗冻胀性能。从北京协和医院上世纪二十年代安装的铜水管历经八十余年沧桑,至今依然性能良好,说明铜水管能经久耐用,具有与建筑物同等寿命的长期安全可靠性。此外,铜管坚固耐用,热膨胀率小,特别适于嵌入水泥墙中而不必担心墙壁开裂。但是,铜管的价格较贵。
瑞河水管

小编提示,在琳琅满目的水管中,消费者要睁大眼睛,注意水管的品质和质量。
公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-26 22:02:09 | 显示全部楼层
本帖最后由 霏凡家装监理 于 2018-4-26 22:16 编辑

隐蔽工程:装修水管怎么走之水管的施工流程 品质决定生活
2015-08-25 15:36:53
我要分享
水管是供水的管道,现代装修水管都是采用埋墙式施工,水管的分类有三种,第一类是金属管,如内搪塑料的热镀铸铁管、铜管、不锈钢管等。第二类是塑复金属管,如塑复钢管,铝塑复合管等。第三类是塑料管,如PB、PP-R。装修中的水路改造项目,是家装中比较重要的一个项目,因为这个事涉及到隐蔽工程的部分,所以待装修完成之后,一般的业主是无法通过外表看到的,所以往往会忽视水路改造这个部分,而这其中布局和选材都很重要。那么,你知道装修水管怎么走吗?房屋装修中水路改造需要注意的问题有哪些呢?如果你有这方面需求的话,不妨随我一起来了解下装修水管怎么走之水管的施工流程。
水管是供水的管道,现代装修水管都是采用埋墙式施工,水管的分类有三种,第一类是金属管,如内搪塑料的热镀铸铁管、铜管、不锈钢管等。第二类是塑复金属管,如塑复钢管,铝塑复合管等。第三类是塑料管,如PB、PP-R。装修中的水路改造项目,是家装中比较重要的一个项目,因为这个事涉及到隐蔽工程的部分,所以待装修完成之后,一般的业主是无法通过外表看到的,所以往往会忽视水路改造这个部分,而这其中布局和选材都很重要。那么,你知道装修水管怎么走吗?房屋装修中水路改造需要注意的问题有哪些呢?如果你有这方面需求的话,不妨随我一起来了解下装修水管怎么走之水管的施工流程。
水管的主要分类
1、PPR管:目前比较完美的水管,无毒、耐腐蚀、热熔无缝连接,可以用于冷热水管,也可以暗埋。PP—R管由于在施工中采用溶接技术,所以也俗称热熔管,由于其无毒、质轻、耐压、耐腐蚀,正在成为一种推广的材料,这种材质不但适合用于冷水管道,也适合用于热水管道,甚至纯净饮用水管道。
2、不锈钢管:不锈钢管是一种较为耐用的管道材料。但其价格较高,其材质强度较硬,现场加工非常困难。所以,在装修工程中被选择的机率较低。
3、铜管:比较传统的好水管,耐腐蚀,如果用普通管件连接时间长了会有渗漏的问题,如果采取焊接的工艺就会安全很多,但最好还是不要埋墙里,便于拆除和更换。
4、铝塑管:曾经比较流行,施工方便,但其弱电是用作热水管时容易渗漏。
5、不锈钢复合管:不锈钢复合管与铝塑复合管在结构上差不多,在一定程度上,性能也比较相近。同样,由于钢的强度问题,施工工艺仍然是一个问题。
6、PVC管:PVC(聚氯乙烯)塑料管是一种现代合成材料管材。但其对人体有害并且强度远远不能适用于水管的承压要求,所以极少使用于自来水管。大部分情况下,PVC管适用于电线管道和排污管道。
7、PB管:(1)耐久性能好,无毒无害:因其为高密度聚合物,分子结构稳定,使用寿命可达50-100年,且无毒无害,不发生化学反应;(2)抗冻耐热性好:在-20℃的情况下,具有较好的低温抗冲击性能,管材不会冻裂,解冻后,管材能恢复原样,可耐100℃以下的高温。

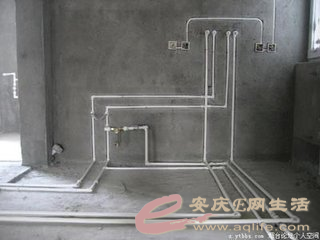

装修水管怎么走
水管布局的基本要求是:横平竖直,墙面不横向开槽,所有的管线都要上吊顶,再从吊顶上方向下分。。其优点是,基本所有的接头都在吊顶上,容易维修。就是维修也不需要打磁砖。
一般非专业公司:为了给业主节省线管,一般都横向开槽。如果在承重墙上挖5厘米深,3米长的横槽,其危害相当于整体拆掉1米宽的承重墙。
装修水管怎么走之水管的施工流程
确定线路走向——开槽——埋管、固定——试压——计量——对各出水端口进行固定
房屋装修中水路改造需要注意的问题
1、给水槽或面盆留水口的时候,要注意不能留得太低,很多装修业主装水龙头的时候才发现,出水口太低,以至于从出水口到水龙头一根软管都不够长还得再买一个软管接头来链接两根软管,接头约多,漏水的点就约定,而且还浪费。双路水的墙面出口一定要保证两个出口突出墙面的高度一致,落地的高度一致,而且两个出口都应该完全垂直与墙面,而且两个出口之间的距离应该和你购买的水龙头两个水口间距一样(一般所有的水龙头冷热水口间距都是15CM)。双路水出口,一般为左热右凉,方便日后使用。
2、如果水管从地面走,以后出现问题时,维修起来会非常麻烦,而且一旦漏水,可能会祸及楼下邻居,所以在水路改造设计中,水管需尽量从顶上走。再者,水管暗埋则需要在墙面开槽,而在墙面横向开槽,很可能会破坏墙体的应力,墙体的抗震力会差很多,所以业主需注意在进行横向走管时应多花钱,应该从顶上走横路,再竖着走到需要的位置。
装修水管走线规则
1、设计定位:装修水管走线要根据厨房、卫生间实际使用情况,合理确定各用水点如阀门、水龙头、淋浴器、角阀的位置及管道走向途径,画线定位。
2、正确开槽:凿墙、地槽的深度应保证暗敷管道在墙面、地面内,水泥砂浆封补的厚度应满足水管在其暗槽内的施工要求,水管不得高于墙面。路线越短越好,弯头越少越好,能用四十五弯头就不用九十度弯头,能平行走就尽量不采用过桥弯,水管走线必须走顶部,以利于日后维修,并可以避免防水层的破坏。
3、管道质量:PPR管的热融工艺,不要求地下管接头的数量多少,因是一体成活,地下的管头相当多,多一两个接头也是一样的概率,问题的关键是接头工艺的规范,另外还有水管的质量要符合标准。
4、方便美观:水路暗阀的排放应考虑阀门的开关方便与美观。暗阀的位置应根据业主的使用习惯,结合橱柜图纸,避开橱柜拐角。冷热水布管时,应特别注意热上冷下、左热右冷。
编辑总结:以上就是家装隐蔽工程:装修水管怎么走之水管的施工流程 品质决定生活的相关介绍,水管走线设计时要先想好家里的与水有关的物品设施怎么布置,该在哪里要有开关接口等等,要与设计师、施工师傅商量好水管的走线等问题,以免影响正确定位以后使用不方便。
公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-26 22:03:21 | 显示全部楼层
如何分辨水管质量的好坏?
      简单的具体识别操作有以下几点:

1.摸。质感是否细腻,颗粒是否均匀。

2.闻。有无气味,水管主要材料是聚丙烯,好的水管没有气味。

3.捏。水管具有很大的硬度,随便可以捏成变形的水管就是质量差的。

4.砸。好的水管回弹性好,容易砸碎的质量不好。

5.烧。一般选择PPR管的比较多,杂质的PPR管会冒黑烟,有刺鼻气味;好的PPR管,燃烧后不会冒黑烟、无气味,燃烧后,熔出的液体依然很洁净。
公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 15:33:57 | 显示全部楼层
本帖最后由 霏凡家装监理 于 2018-4-27 15:48 编辑

1、PPR水管壁厚与承压的关系?
简单和大家分享一下PPR壁厚相关知识。现阶段的PPR管材总共有4种承压,分别为:
S5 (PN1.25)
这种规格的承压其实就是可以承受12.5公斤的压力,通常这种承压的管材用在普通多层建筑上冷水管的使用是绝对没有问题的(当然平房就更加没有问题了),但是这种承压不建议使用在高层建筑上,因为高层建筑本身需要承压就很大的,为了安全,还是建议用另外一种壁厚稍厚的冷水管材。
S4 (PN1.6)
这种规格的承压是可以承受16公斤左右压力的,通常这种承压的管材用在高层建筑上冷水管道的应用。
S3.2(PN2.0)
这种规格型号是PPR管材中热水管材承压的一种型号,这种热水管材能够满足大部分的热水管道使用铺设,可承受压力在20公斤,最高使用短时温度可达到140°,日常使用50°左右,可以正常使用50年。
S2.5 (PN2.5)
这种规格型号是PPR热水管中壁厚最厚承压最大的管材,可承受压力在25公斤,这种热水管一般在高档住宅小区有使用,其次就是很多地区差异不同,有的地区也是会首选这种承压的管材。
如果热冷水混用的水管,统一采用热水管。PPR管热水管加厚以后可以保证一种稳定性,不容易在今后冷热交换中出现损坏。PPR管最大的优势,它的管与管件进行热熔,热熔之后管子和管件连为一体,这种管直接埋入地底或者是墙里,后期的风险几乎很小。 
 防范:通过以上我们可以简单了解到PPR管的壁厚与承压,消费者可根据需要选择管材尺寸,也不一定最大承压的就是最好的,不必要浪费成本。购买PPR管时要问清所需管材的价格,而不能听商家简单的报价。
公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 15:34:54 | 显示全部楼层
2、家用装修里水管PPR是用20mm 25mm 还是32mm的啊?

32mm的管子,一般会用在进户管道上;25mm的,一般会用于进户管子下面的主管,可直通厨房间与卫生间各个部位;20mm的管子,一般是用于一些分管,如马桶的进水管等。但是,现在一般情况下是不会使用20mm的管子的,从进户管子下来直接使用25mm的自来水管。
本人建议使用25的,相对来说口径大一点,水的阻力会小一些,水压比较大,洗澡洗东西都会更舒服一些。并且20和25的价格差别不是很大,建议在条件允许的情况下可以购买25的水管。
公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 15:35:36 | 显示全部楼层
3、关于热水循环的理解和看法
我家正好因为这个热水循环系统(本地没有靠谱的方案供应商,自己学着设计,具体不说,全他么都是泪)一直在修修改改,可以跟你分享一些
想实现的效果,就是开龙头5秒内出热水,24小时不间断,能供应两个浴缸,和另外四个淋浴,能带动汉斯的大顶喷,理想很美好
先说结论,实现了,而且基本上是打开龙头,2秒钟最多吧,热水就稳稳的供应了
说下基本的条件,去年装修的,四卫生间,分别不同楼层,配置195L的太阳能热水器在楼顶,搭配300L带3000w电加热功率的循环水箱在地下室,总落差大概14到15米,配了变频的增压泵和另一个热水循环泵,大概就这样
每个卫生间当然是单独走的热水循环管,你贴子里想问的是费用,以我家为例,300L水箱预设定自动恒温水温为50°(+-5°)太阳能冬天室外零下5°开始,每天升温大概也就到50多°了,这个时候每天的耗电大概是70度-80度电吧,一个月就是。。。
熬过了这个冬天,碰巧水箱有点小问题,循环泵也不得不得停用,就换成了只是用太阳能的常规热水,倒是不费一毛钱电费了,每次洗澡,需要先放掉10min的凉水,我理解应该是整个热水水路里的水都要浪费一遍,虽然水并不贵,差不多得小百升水吧
然后就这么凑合了几天,就受不了了,果断新买了个100L的热水水箱,正在等水电工给替换上,估计相比过去能耗可以降低一半左右吧,最主要的,可以继续用上24小时随用随有的热水了
相比于过去家里的电热水器,确实全屋热水循环,用过就不想放弃了
马了一堆,比较乱,供参考。
公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 15:39:38 | 显示全部楼层
本帖最后由 霏凡家装监理 于 2018-4-28 10:39 编辑

一、材料质量控制要点:
1、仔细检查验收水电材料是否与预算合同规定相符,
(1)、标志、型号是否一致。PPR冷热水管,目前在我市家装中都基本采用热水管了,但很少装修业主对PPR水管的管壁厚度没有要求,因些,很多装饰公司或施工队普遍采用较为薄点的管壁厚度,比如,PPRD20*2.8型号的,而不用PPRD20*3.2型号的。






公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 15:40:42 | 显示全部楼层

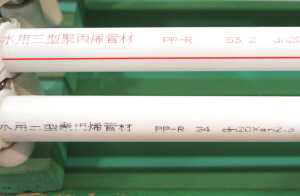

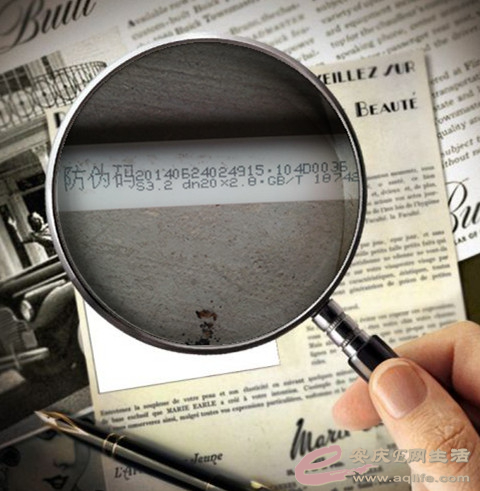

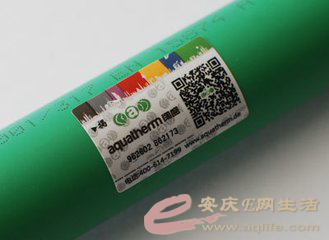

(2)、材料是否有防伪码:


公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 15:46:57 | 显示全部楼层
本帖最后由 霏凡家装监理 于 2018-4-27 15:57 编辑

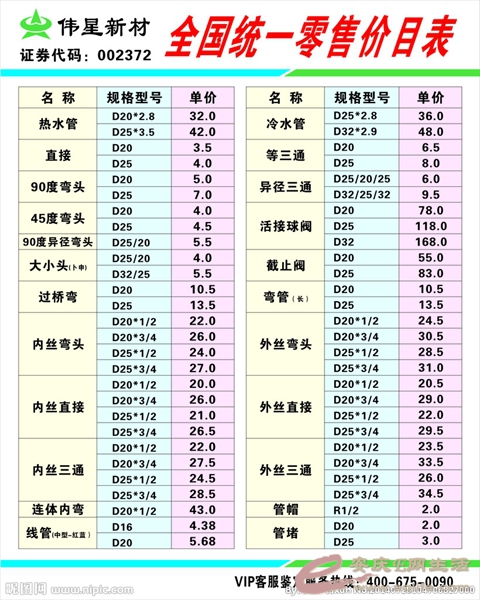

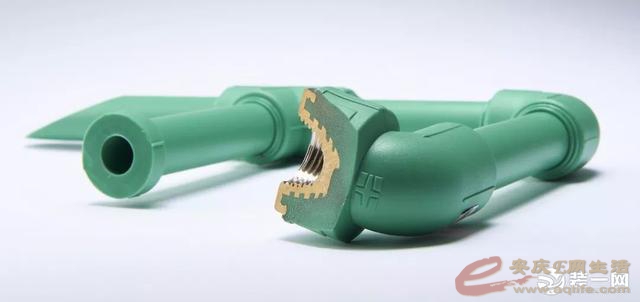

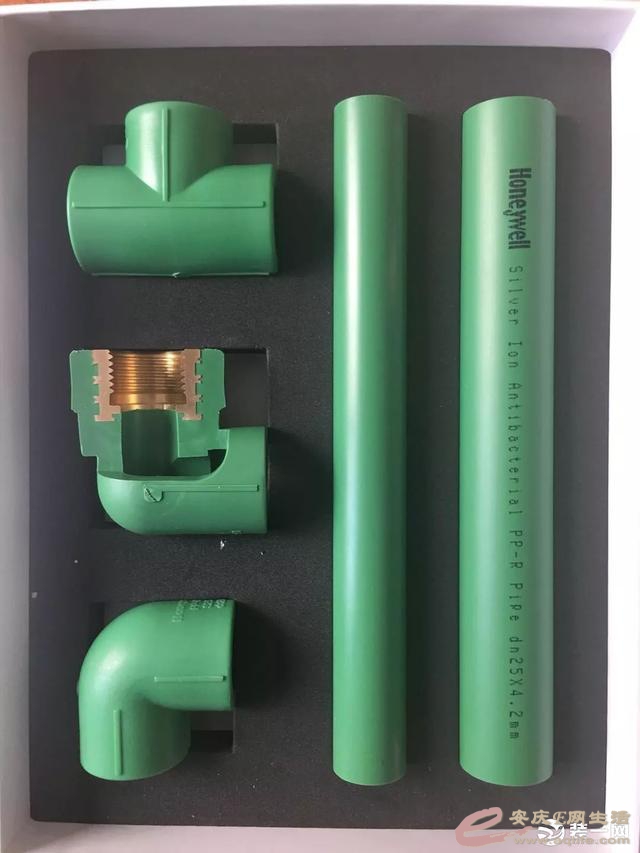

(3)、PPR管件名称。


公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 15:47:57 | 显示全部楼层
本帖最后由 霏凡家装监理 于 2018-4-28 10:44 编辑

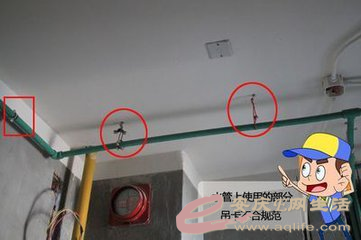

(4)、水管吊卡质量。
吊卡的吊杆要用吊丝加膨胀螺丝现场制作(也就是木工用的轻钢龙骨吊丝),现在市场上原配的吊卡吊丝都是塑料膨胀管的,其牢固性、稳定性都比较差,所以,我建议用木工吊丝现场制作,严禁使用铜丝做吊杆。



公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 16:01:51 | 显示全部楼层
2、若水管采用PPR热水管系列时,PPR管及管件品牌是否一致,PPR管壁厚
      度是否是20*3.4;若水管采用不锈钢系列时,其不锈钢管及管件、固定工
     具是否与品牌一致;未经验收的材料不得使用。


一、关于PPR水管的管壁厚度的相关介绍
       家装中用到的ppr水管规格主要是20mm,25mm两种(分别俗称4分管、6分管),简单的说,管系列其实就是对PPR管的壁厚的学术化和简易化的称呼,目前我国法律法规中规定的常用管系列有4种,分别是:S5、S4、S3.2、S2.5。也就是说,不同管径的PPR有着其相对应的壁厚度。而且S的值越小,管子的壁厚就越厚。有的店铺在卖某些杂牌管道的时候,经常会说:我的D20管子壁厚是3.4的。而实际上呢,S2.5对应的D20 PPR管道壁厚就是3.4的,也就是说,管道壁厚有明文规定!  因此,根据对壁厚大小的不同,伟星公司将S5和S4系列的管道归为“冷水管”,将S3.2的管道归为“冷热水管”,将S2.5的管道归为“热水管”。
公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 16:06:56 | 显示全部楼层
本帖最后由 霏凡家装监理 于 2018-4-28 10:57 编辑

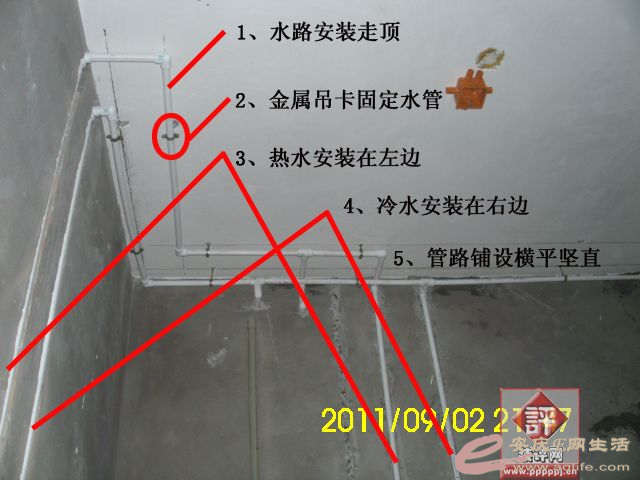

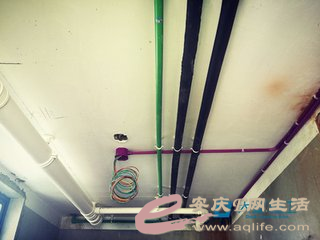

3、厨房、卫生间的给水改造原则上必须走顶(除特殊要求外);但在水管穿
     越客、餐到阳台的冷、热水管必须要从顶上走,便于以后维修;吊卡间距
     不得大于800mm,管卡固定要从管头10公分起每间隔80公分至水管末端。
     管道在天花顶面转角、管道在墙面终端处的10-15公分左右必须设置管卡固
     定,防止水锤撞松弯头,冷、热水管交叉处,只能在冷水管使用过桥,热
     水管严禁使用过桥,避免因热胀冷缩,老化熔接点。

(1)、家装装修关于PPR水管是“走顶好,还是走地好”这个问题的相关讨论?
       水电工程对千家万户的装修有重要影响,水管是“走顶”还是“走地”,不但决定了水路系统布置是否安全、科学,并且是影响水电工程预算的重要因素,其造成差距约在水路预算的20%左右。这个关系到“系统布置”和“预算合理”的问题,并没有一个行业的高度、针对家装领域的技术规范作为施工指导。 这就造成了消费者的迷惑和市场的混乱。
        针对PPR水管是走顶好,还是走地好,我在网络上做了一系列的收集,希望对大家有所帮助。至于走顶还是走地我想您们可以找到自己的选择。

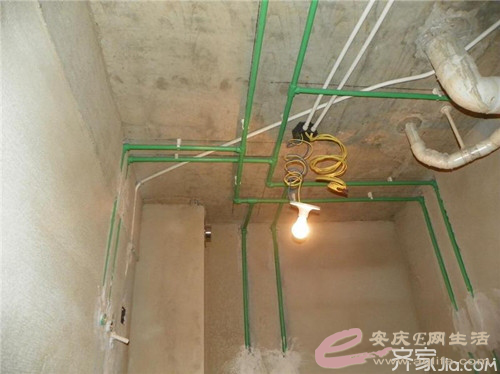

一、水管走顶的好处有:
1、走顶不容易被损坏;
2、 如果走顶的话水管破裂,在墙壁上会有渗漏,在自己家里能及时发现
     (反之要等水管渗漏到楼下的邻居家才会发现);
3、便于日后的维修 ,一旦发现问题维修相对方便(自己家维修自己跟自己好商
     量,跟楼下的邻居商量难度就大了)。


二、、水管走顶有以下几个弊端:
1、浪费材料.
2、不便于施工。
3、对墙面破坏大。
4、减小了水的压力。
5、给后期安装留下隐患

三、水管走地的好处有:
    1.节省管材料,安装方便。
    2.相对在水泥层,受到外界的干扰减少,稳定性相对强。

四、水管走地的弊端:
      1、增加水、电在地面的交叉数量,容易破坏卫生间、阳台的挡水地梁。

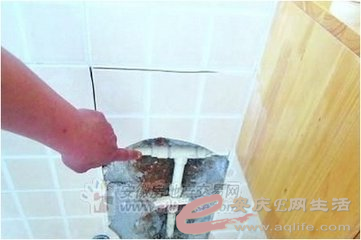

      2、后期不好维护,如果从地面走,一旦出现爆管,铺设的地砖或者实木
           地板强化地板就报废掉了,维修起来麻烦,造成的损失更严重。
      3、不能及时发现问题。 图片7.png

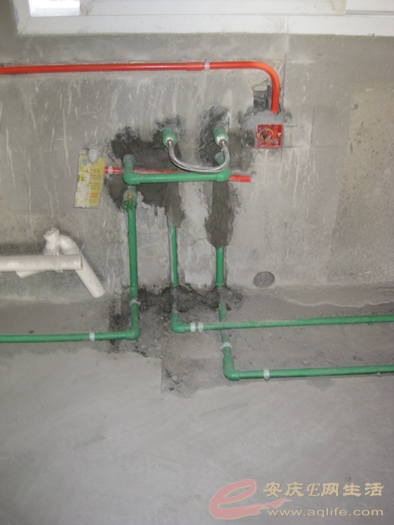

综上分析,我个人认为,在厨房、卫生间内部的空间范围内,给水改造可以走地(除特殊要求外),这样的好处是有效避免,后期安装厨房、卫生间挂件时,打到墙面的冷、热水管;但在水管穿越客、餐到阳台的冷、热水管时,必须要从顶上走,便于以后维修。


公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 16:14:23 | 显示全部楼层

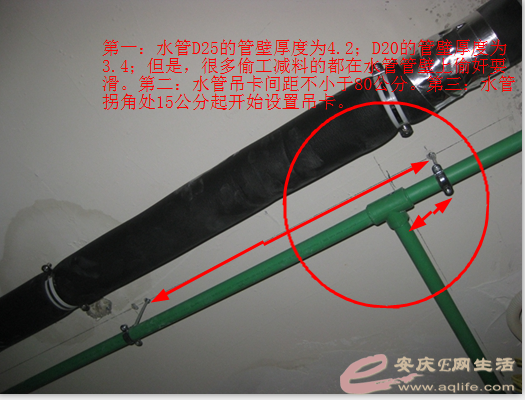

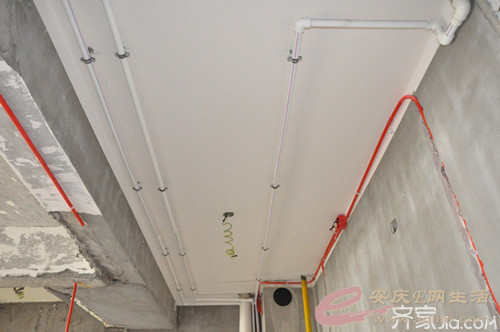

2、吊卡间距不得大于800mm,管卡固定要从管头10公分起每间隔80公分至水管末端。
公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 16:15:37 | 显示全部楼层
3、管道在天花顶面转角、管道在墙面终端处的10-15公分左右必须设置管卡固
     定,防止水锤撞松弯头;冷、热水管交叉处,只能在冷水管使用过桥,热
     水管严禁使用过桥,避免因热胀冷缩,老化熔接点。

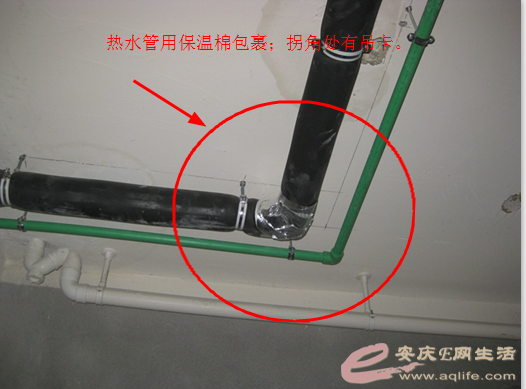

(1)、管道在天花顶面转角、管道在墙面终端处的10-15公分左右必须设置管
             卡固定,防止水锤撞松弯头;
公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 16:17:09 | 显示全部楼层

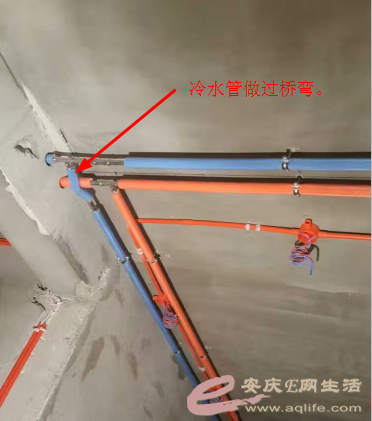

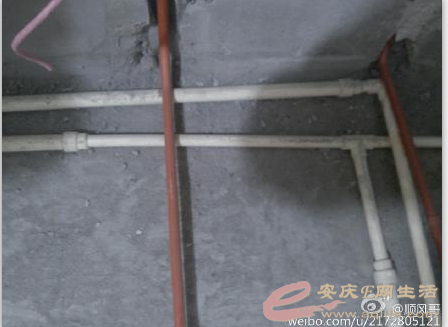

(2)、冷、热水管交叉处,只能在冷水管使用过桥,热水管严禁使用过桥,
             避免因热胀冷缩,老化熔接点。
公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 16:18:56 | 显示全部楼层
本帖最后由 霏凡家装监理 于 2018-4-28 11:02 编辑

4、进户水管要设置室内进水总截止阀和漏水保护器(漏水保护器也是近阶段才被广大业主所接受的新理念),便于及时关闭水源,严禁新旧进户水管在室内中央部位连接,严禁给水管穿过卧室地面。

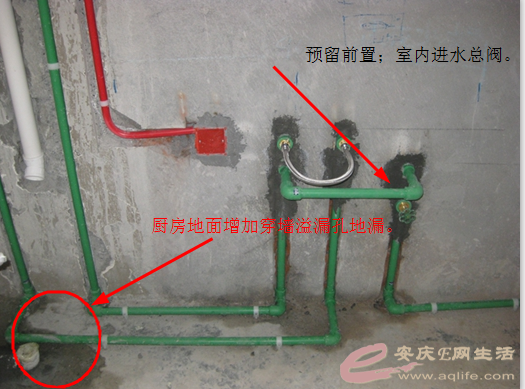

(1)、室内进水总阀。



公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 16:22:12 | 显示全部楼层

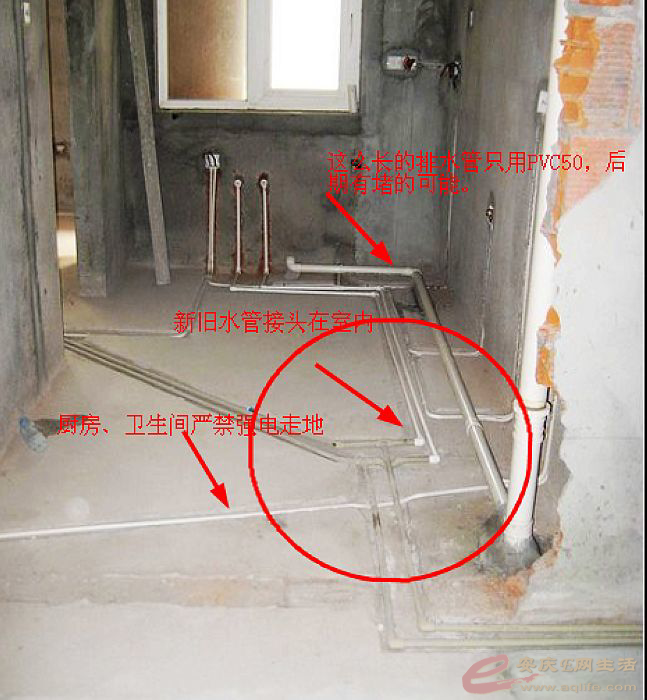

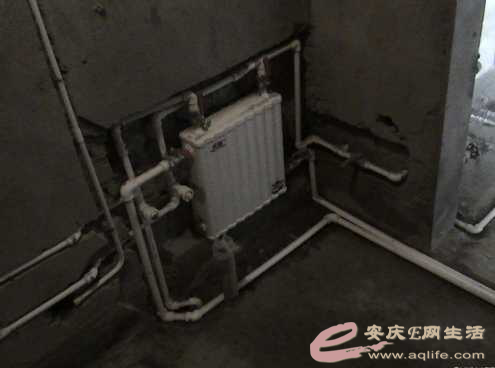

(2)、严禁新旧水管在室内中央部位的墙、地面接头。



公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 16:23:23 | 显示全部楼层

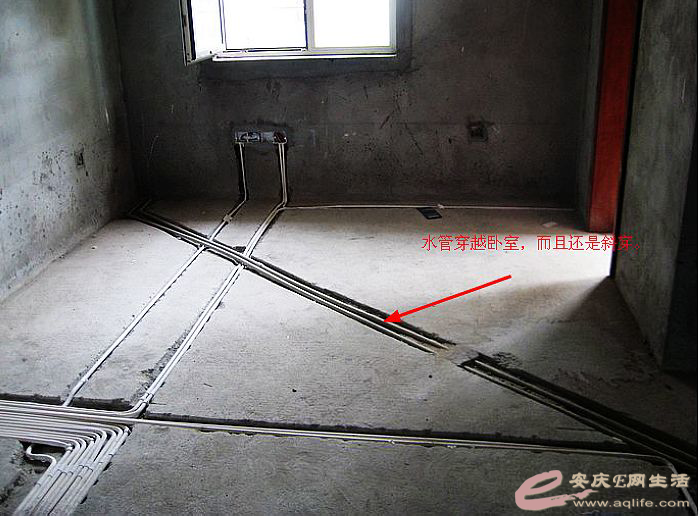

(3)、严禁给水管穿过卧室地面。
公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 16:25:28 | 显示全部楼层
本帖最后由 霏凡家装监理 于 2018-4-28 11:04 编辑

5、在同一墙面整水管不允许有接头;穿越过梁洞时,冷、热水管不得在一个
      孔内穿越;地面水管接头不得在强、弱电线管交叉处和线槽内;同一墙面出水口要
      低于相邻强电插座(如智能座便器插座、洗衣机插座等)。

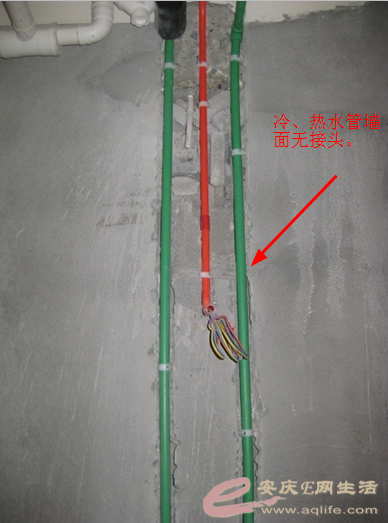

(1)、在同一墙面整水管不允许有接头。





公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 16:27:18 | 显示全部楼层

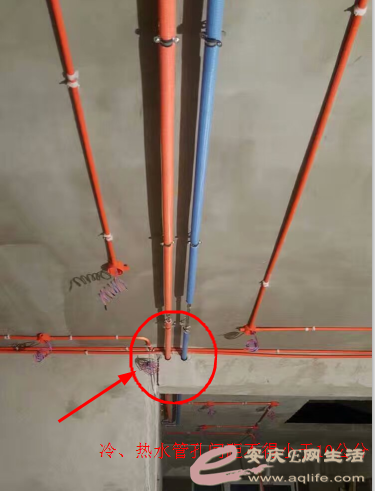

(2)、穿越过梁洞时,冷、热水管不得在一个孔内穿越。



公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 16:28:37 | 显示全部楼层
本帖最后由 霏凡家装监理 于 2018-4-28 11:05 编辑

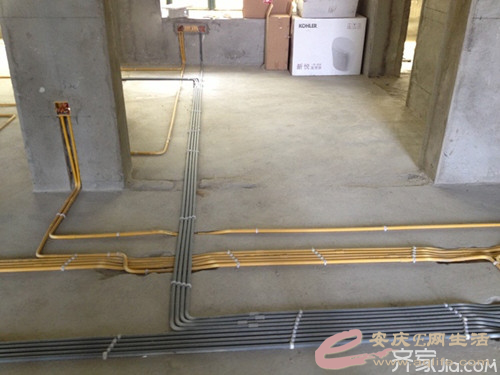

(3)、地面水管接头不得在强、弱电线管交叉处和线槽内。
公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 16:30:56 | 显示全部楼层

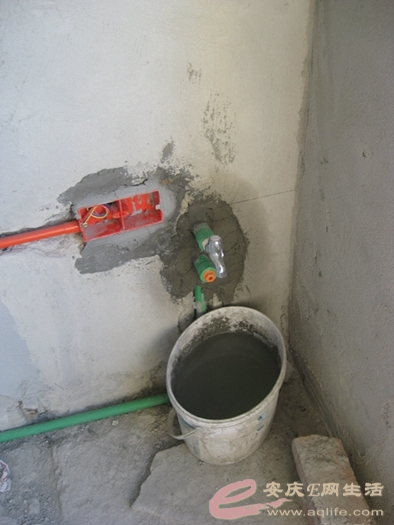

(4)、同一墙面出水口要低于相邻强电插座(如智能座便器插座、洗衣机插
             座等)。



公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 16:33:24 | 显示全部楼层

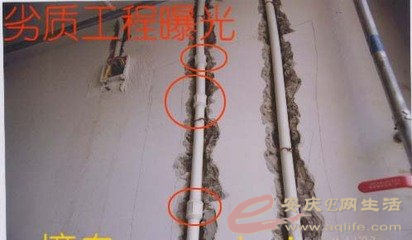

(5)、不规范案例:

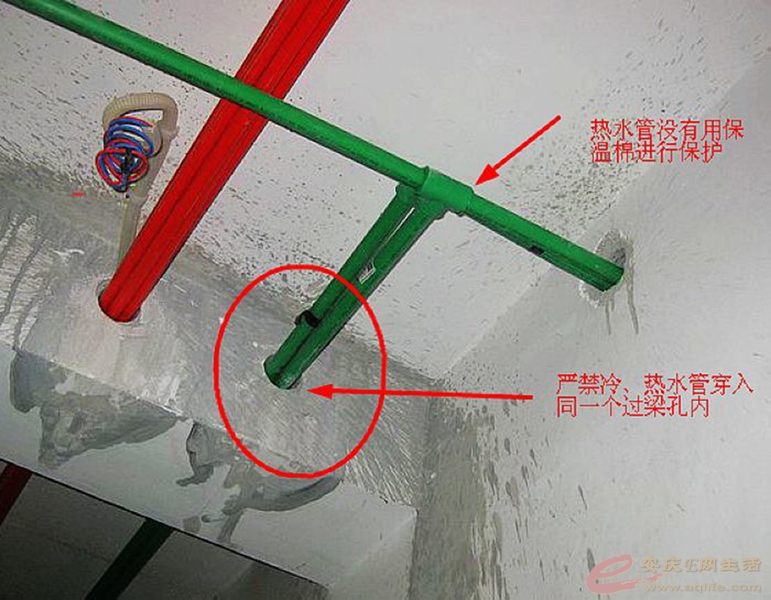

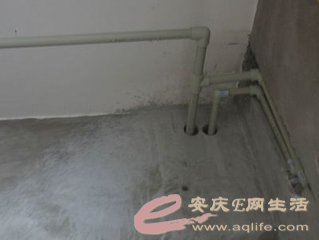

(a)、穿越过梁洞时的不规范作业图。



公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 16:35:22 | 显示全部楼层
本帖最后由 霏凡家装监理 于 2018-4-28 11:07 编辑

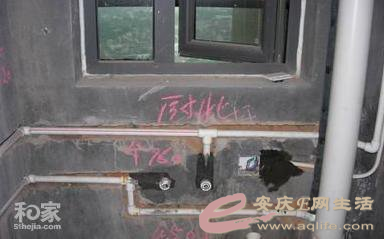

(b)、强电插座在水管出水口的下面或中间。





公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报

1

收听

28

听众

5108

帖子

E粉明星

注册时间
2011-6-11
精华
2
QQ
 楼主| 发表于 2018-4-27 16:37:14 | 显示全部楼层
6、敷设冷、热水管走向时,要应尽量避开煤气管、暖气管、通风管,并保持
     墙、地面并行间距不小于15公分;给水管与燃气管平行敷设间距要大于5公
     分;交叉敷设要大于1公分。

(1)、敷设冷、热水管走向时,要应尽量避开煤气管、暖气管、通风管,并
             保持墙、地面并行间距不小于15公分;



公司地址:菱湖南路汽运公司大院内(原汽车二连);联系电话:13855665657;QQ:876338500。
回复 支持 反对

使用道具 举报
