十年前我们在论坛就谈到水电施工工艺，现在还在讨论水电同槽后有距离，有点可笑，安庆的水电施工目前停留在好看阶段，转一篇水电施工，各位看官自行对照看吧，打字太累，中间也有一点瑕疵，因为有图，仅供大家参考。

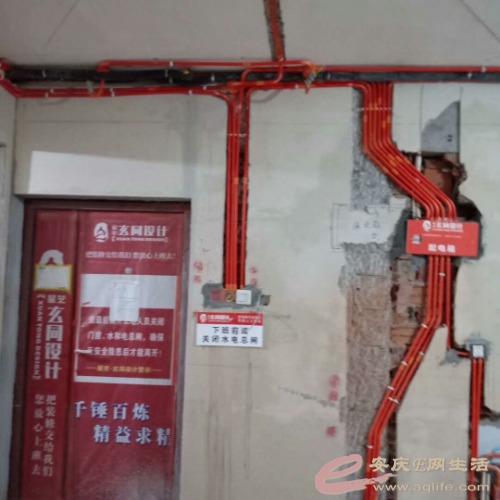

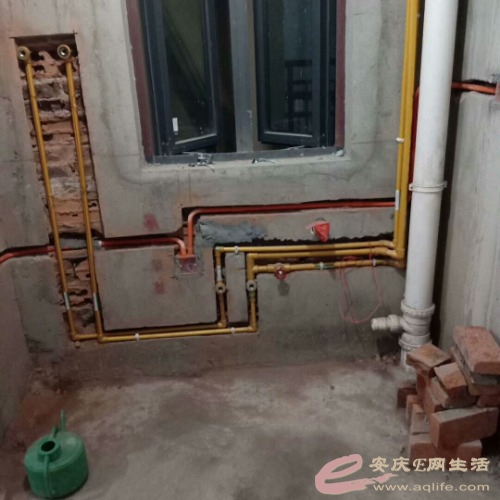

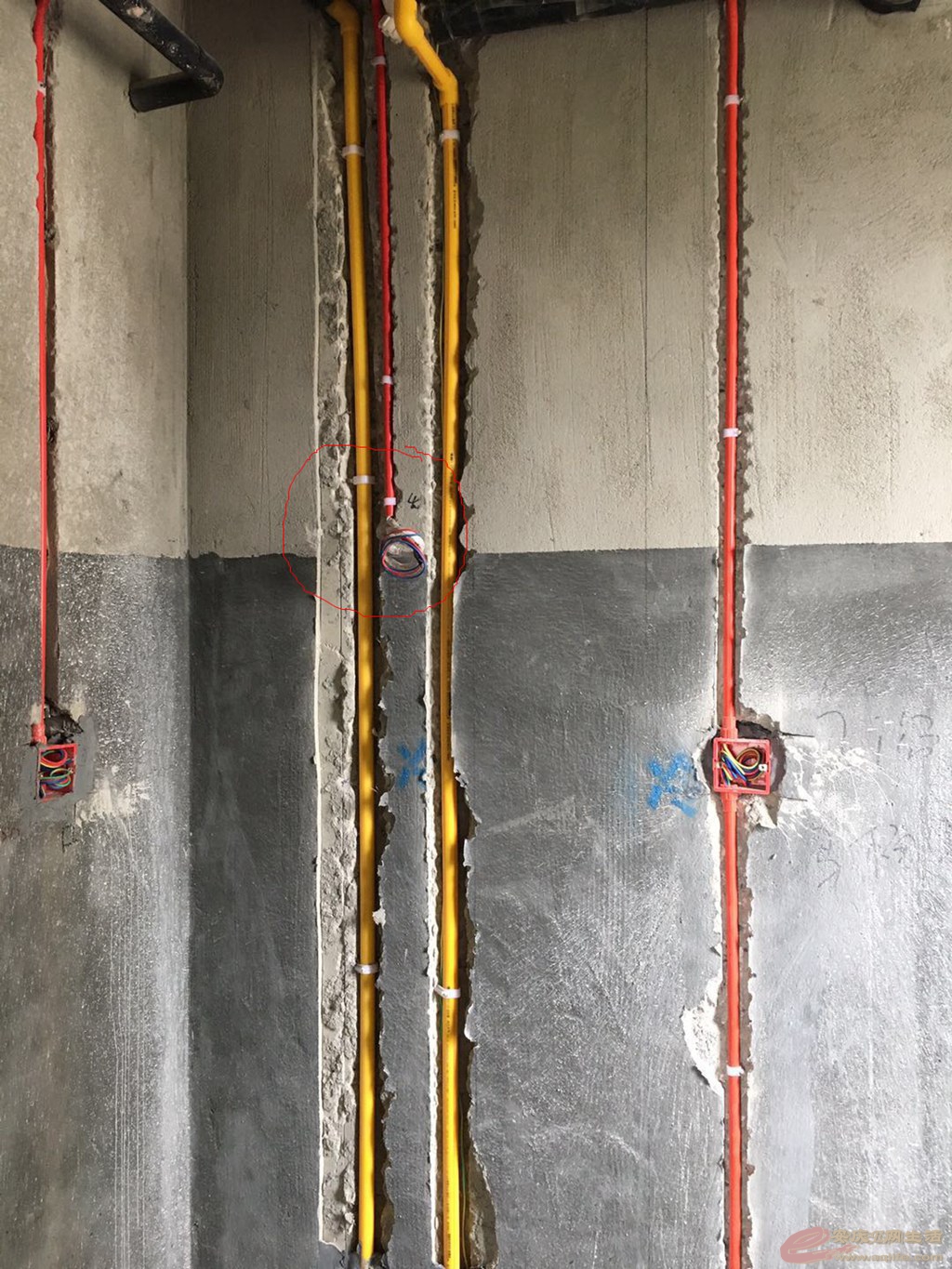

水电施工 弹线定位 1、弹施工水平线： 确定标高±0.00点。在墙面用钢卷尺量出1000mm高的位置， 用红外线水平仪沿1000mm位置投射光影，沿四周墙面投影，用墨斗弹出施工水平线。 2、使用水电定位牌： 定位牌材料用KT板制作成电面板模型。使用时根据水电布置图和施工图所需位置，用玻璃胶粘贴定位牌粘贴高度比实际施工位置上沿高50mm。 目的：业主直观了解定位，避免留下遗憾，造成后期变更。 3、水、电前期施工注意事项： (1)给水尽量避免从卧室、书房开槽走管。 (2)卫生间、阳台水管禁止从门底开槽布管、离地面200mm以上打洞翻墙布管。目的：可杜绝水从管壁渗入房间。 3、水、电前期施工注意事项： (1)给水尽量避免从卧室、书房开槽走管。 (2)卫生间、阳台水管禁止从门底开槽布管、离地面200mm以上打洞翻墙布管。目的：可杜绝水从管壁渗入房间。 画线开槽 1、按已确定的水电位位置和线路走向，用墨斗弹出及用水平尺画出须切割的标记线。 目的：切割时平直美观、准确。 2、剔槽： 用电锤凿出管槽和底盒位置。 3、墙面水管槽深度大于管径5mm为宜，宽度大于管径8-10mm为宜。 4、线槽打毛处理: 目的：将切好的线槽两边打毛，便于封槽时水泥咬合。 5、给排水管槽防水处理刷上防水涂料，刷至外沿不少于50mm。 目的：墙面与槽内防水形成整体。 6、预埋电底盒底盒外沿与墙面冲筋条水平，固定底盒时用水平尺校正，确保底盒水平端正。 配管布线 1、电布线 (1)配管：地面敷设线管 A、PVC管线分红、蓝二种颜色，红色为强电管，蓝色为弱电管，除过梁使用直径8mm线管外。统一使用直径20mm线管（即俗称4分管）。 B、地面有找平层的弹线开槽，不随意抬高整体地面标高，如果有线管需交叉时，可在交叉处开小槽，将底下的线管往槽内压，确保上面的线管与地面水平。目的：确保地面减少抬高。 C、布管做到横平竖直、美观、实用：阳台、卫生间较潮湿地面禁止走强电管。 D、强、弱线管交叉应用锡铂纸隔离，锡铂纸超出交叉点200mm为宜。 (2)配管：墙上敷设线管 A、强、弱电布线严禁同槽、同管、同底盒出线。目的：抗干扰。 B、当金属线管与金属盒箱连接时与保护地线（PE线）连接。 (3)配管：天花板敷设线管 A、有吊顶的线管敷设：看清天花图纸，线管排列整齐，用管码固定，管码间隔距离为500mm。天花出线口左右120mm处各打一个管卡目的：管卡固定牢固，后期木工施工时，线管不脱落。 (4)布线： 电气线路采用符合防火要求的暗敷配线，电表前线径不小于10mm2，户内分支线线径不小于2.5mm2，空调、热水器、烤箱等较大功率电器应设4mm2专线，即热型电热水器应设6mm2专线。严禁专线不专。 目的：按照功率大小，配备合适线径，可避免用电过载跳闸。 (5)布线应分色，220V相线（火线）为红色，零线为蓝色，地线为双色，照明控制线为绿色，双控线为黄色。380V相线为黄、绿、红色，零线为蓝色，地线为红色。 目的：线色分明，便于安装、检查、维修。 (6)天花灯位留线以天花实际标高留长200mm，并卷成螺旋状，原顶天花灯位留线300mm，底盒留线200mm。 (7)卫生间等电位的联线： 目的：防漏电、防雷电、防静电，对人身生命造成危害。 A、在卫生间内将各种金属管道，结构件，用不少于4mm2的多股铜芯双色线通过等电位联结端子箱互相连接，不得进行串联。 B、等电位联结导线在地板或墙内暗敷时穿PVC管保护，目的：是更换导线方便。 2、给水布管 (1)PPR热熔连接：管材直线熔接以管标识线为基准，迅速无旋转直线均匀地插入到所熔深度，使接头处形成均匀的凸缘。 （2）循环热水布管： 热水器的热水出口一直将热水送到每个用水点，在最后一个用水点接管返回到热水器，详细见下图： （3）水管固定： A、地面水管用管码固定，间距不大于600mm，转角与分支处固定点至端头距离不大于500mm。 目的：固定牢固。 B、天棚走管固定： 安装胶粒固定吊卡底座，吊卡间距不大于800mm， 将卡套螺杆沿底座丝孔拧入，打开卡套放入水管，用螺丝刀拧紧卡套两套螺母。 3、排水布管 (1)排水布管重要节点 A、排水管管径：排污管管径为110mm，卫生间沉箱支管、厨房管径75mm，阳台排水管管径50mm，空调排水管禁止使用线管代替。 目的：排水通畅。 B、排水管布施多个排水口的应用斜三通，采取树丫形布管。横向布管90°弯， 应用二个45°弯头连接。 目的：排水通畅。 C、排水管要安装存水弯，一个排水口只能一个存水弯头，不能有二个或以上。 排污管不得安装存水弯。 目的：排水通畅。 (2)排水管安装 A、排水管安装前要预组装，检查合理后，再用PVC胶水粘贴，PVC胶水涂抹要均匀。 目的：一次成形。 验收 1、水电上述工程完工后，项目经理与工人做好自检工作，合格后通知质检部门及业主验收，并将自检情况记录在工程日记本上。 2、封槽 (1)将底盒内清理干净，用星艺专用透明保护盖保护好。 目的：避免后期施工污染电线。 (2)封槽前要用冲水管或洒水壶将槽内浮灰冲洗干净，充分润湿线槽。 （3）电封槽不能高出原墙面，要略低于原墙面。水管封槽平墙面，严禁线、水管裸露。 在工程装修中，水电安装是重中之重，耗费了大量的人力、物力，因此水电施工必须严格执行，严格按照公司标准做好此工艺，才能真正达到预防、杜绝隐患的目的。
|
