解读安庆市《住宅装饰装修施工规范及验收标准》

霏凡家装监理

不规范的锡铂纸：

霏凡家装监理

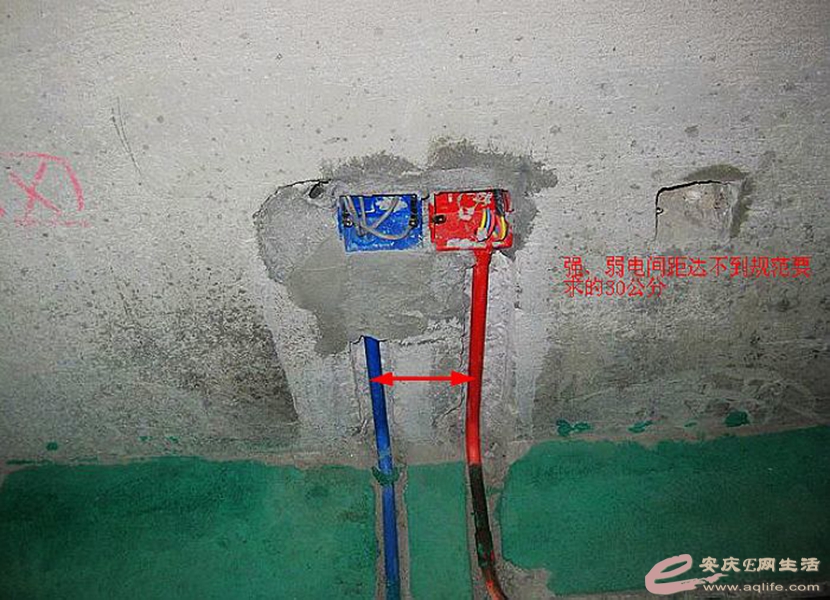

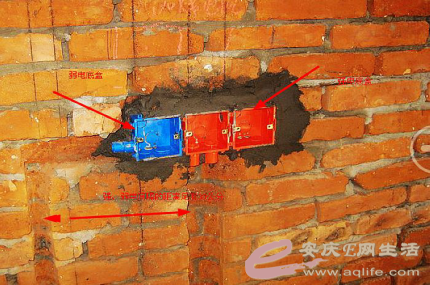

不规范的强、弱电间距图：

霏凡家装监理

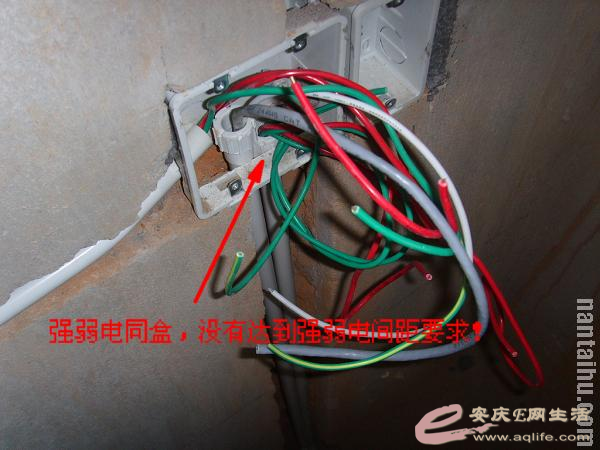

强、弱电共槽:

霏凡家装监理

5.1.15 暗线敷设必须配阻燃PVC管。管壁厚度不小于1.0mm，各类导线应分别穿管（不同回路、不同电压等级或交流直流的导线不得穿在同一管道中）。插座用PVC20管，照明用PVC16管，剪力墙墙面尽过能用PVC16管，减少花腊管使用量；底盒与线管连接处要有锁母保护，当管线长度超过15m或有两个直角弯时，应增设拉线盒。天棚上的灯具位尽可能设拉线盒固定。

霏凡家装监理

线管接头处用胶粘接：

霏凡家装监理

解读安徽省《住宅装饰装修验收标准》的家装走线知识讲座
二、电路改造的施工要点：
4． 暗线敷设必须配阻燃PVC管。插座用SG20管，照明用SG16管。当管线长度超过15m或有两个直角弯时，应增设拉线盒。天棚上的灯具位设拉线盒固定。

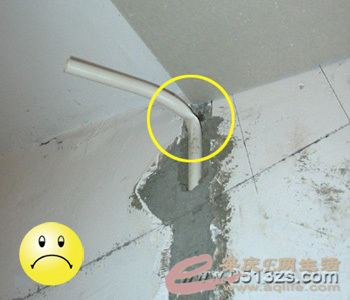

5． PVC管应用管卡固定。PVC管接头均用配套接头，用PVC胶水粘牢，弯头均用弹簧弯曲。暗盒，拉线盒与PVC管用锣接固定。

根据安徽省《住宅装饰装修验收标准》

5.1.4 室内布线应穿管敷设（除现浇砼楼板顶面外），应采用绝缘良好的单股铜芯导线，管内导线的总截面积不应超过管内径截面积的40%，管内不得有接头和扭结。管壁厚度至少为1.0mm，各类导线应分别穿管（不同回路、不同电压等级和交流直流的导线不得穿在同一管道中）。

霏凡家装监理

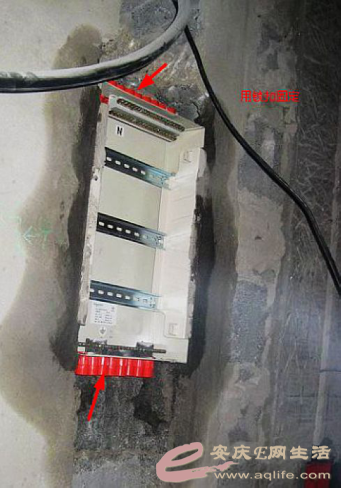

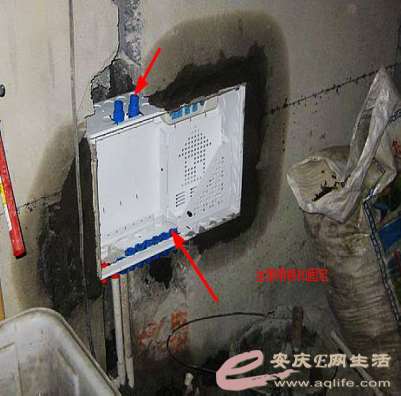

规范的配电箱固定图：

霏凡家装监理

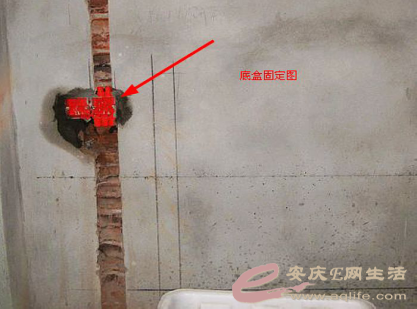

规范的底盒固定时要用锁扣：

霏凡家装监理

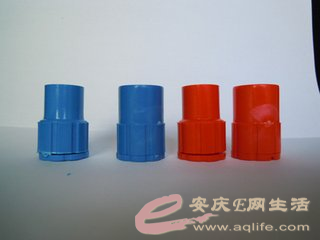

锁扣：

霏凡家装监理

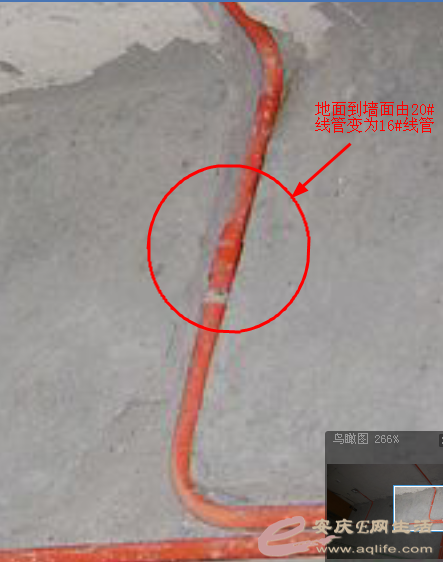

由地面20#线管到墙面的16#线管：

霏凡家装监理

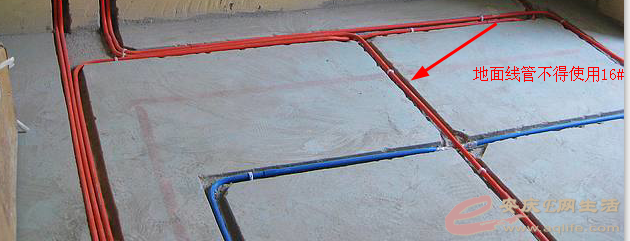

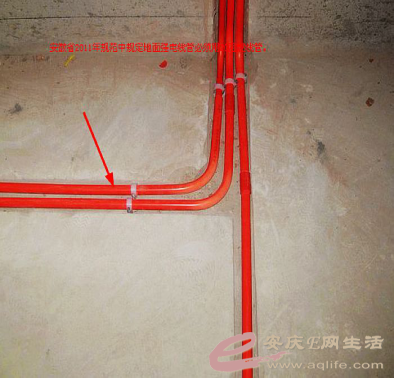

不规范的地面阻燃线管使用16#管：

霏凡家装监理

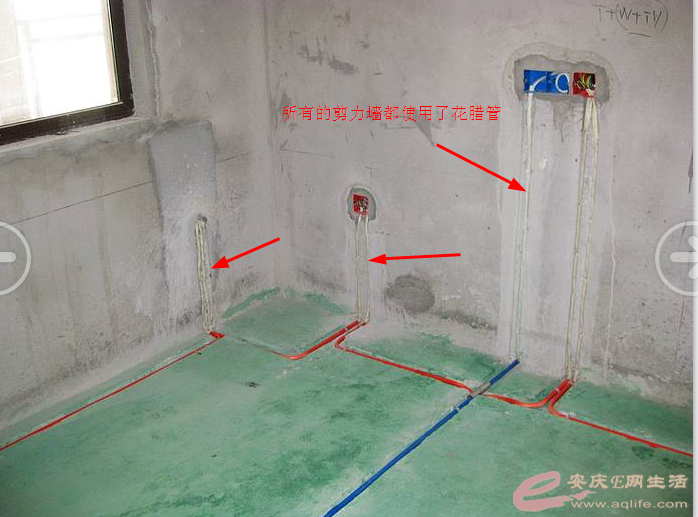

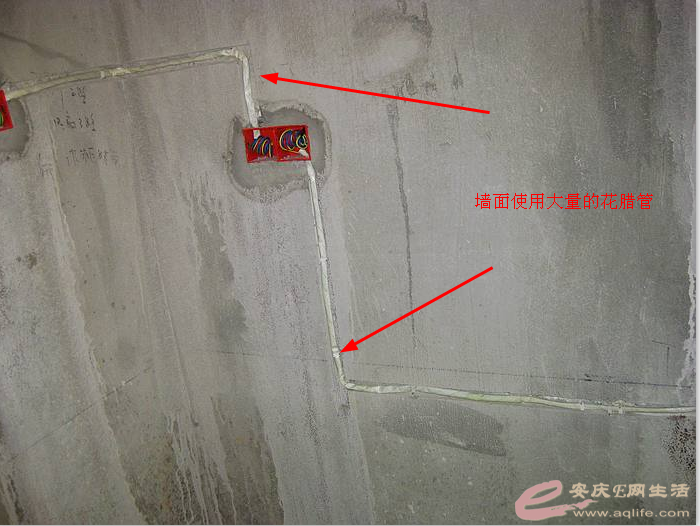

剪力墙墙面使用大量的花腊管：

霏凡家装监理

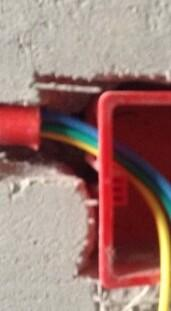

没有使用锁扣：
、

霏凡家装监理

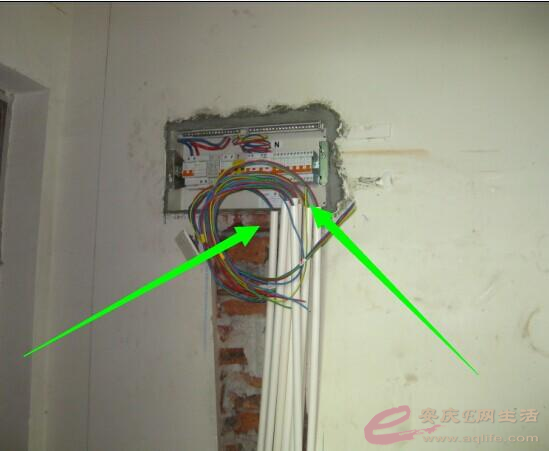

不同回路、不同电压等级或交流直流的导线不得穿在同一管道中

霏凡家装监理

线管管壁厚度不小于1.0mm：

霏凡家装监理

5.1.16 导线与燃气管、水管、压缩空气管间隔距离应按表2的规定进行。

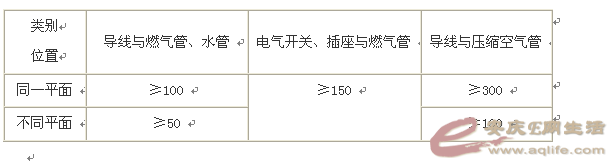

表2 导线与燃气管、水管、压缩空气管间隔距离 单位为毫米

霏凡家装监理

根据安徽省《住宅装饰装修验收标准》
5.1.11 导线与燃气管、水管间隔距离应符合表2的规定。

     为了保证安全，电线导管与燃气管、水管一定要有间隔间距：同一平面不小于10厘米，不同平面不小于5厘米，电气开关接头与燃气管间距离不小于15厘米；与燃气灶具的距离不小于50厘米；开关与电视插座的距离不小于50厘米。

霏凡家装监理

5.2 验收要求和方法

5.2.1 工程竣工后应提供线路走向位置图，并按上述要求逐一进行验收，隐蔽电气线路应在验收合格后方可进入下道工序施工。

霏凡家装监理

5.2.2 电气验收应按表3的规定进行。

霏凡家装监理

解读安庆市《住宅装饰装修施工规范及验收标准》
第二讲：
（瓦工部分）

1、解读砌墙、贴砖工程方面的细节问题
2、对防水工程方面的细节介绍

霏凡家装监理

6 砌墙

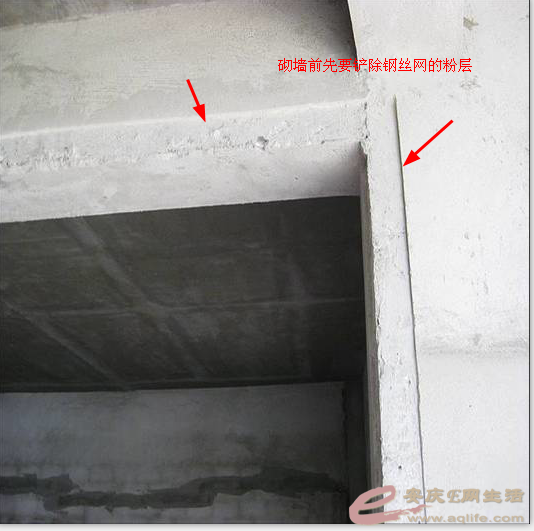

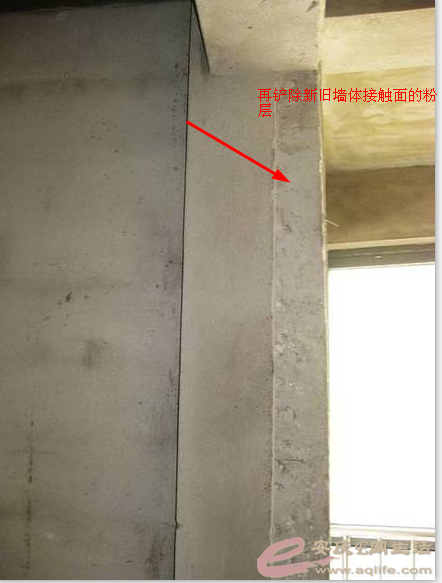

6.1.1 新旧墙体结合处，应先要把原砂浆层铲除并清扫干净，谨防结构性开裂。
    解读理由： 因为新、旧墙体的水泥砂浆配比度不一致，难以溶合在一起，所以，容易造成结构性开裂。

霏凡家装监理

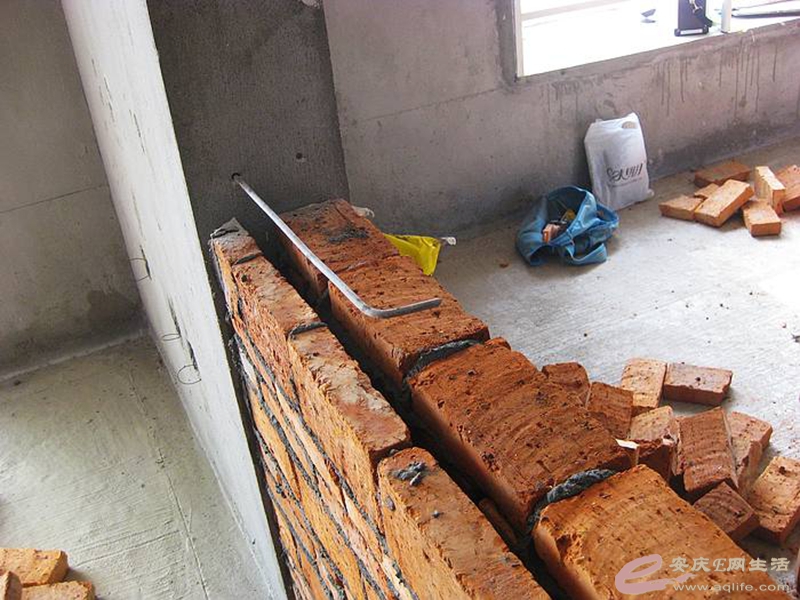

6.1.2 在砌新墙体时，要在新旧墙体结合处，每间隔40—60cm左右要插入一根长60cm、ф6—ф8的拉结钢筋，并在尾部做成L形，钢筋插入原墙体或立柱内的一头需要用植筋胶固定；或者用带膨胀栓的吊杆筋（足ф6钢筋）固定到原墙体或立柱内。

霏凡家装监理

解读理由：标准拉接筋长度和形状，决定了新、旧墙体的牢固性，因为只有三个点才能决定一个平面上，所以，才能起到新旧墙体结合的稳定作用。

霏凡家装监理

解读拉接筋不规范的案例分析：
    拉接筯的长度过短和形状不规范，都起不到对新旧墙体结合处的牢固性和稳定性，容易造成后期结构性开裂。

霏凡家装监理

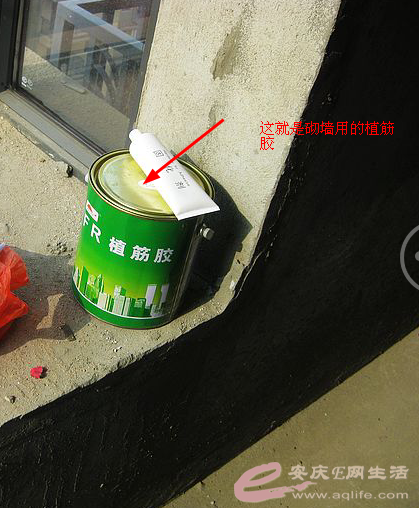

重点提示：1、砌墙时的主要标准材料有，标准长度和形状的拉接筋、植筋胶、门头预制过搭。
