恒泰五金 发表于 2012-5-25 10:04
效果图不错,很漂亮,祝装修大愉快!

谢谢，有机会到您店里采购五金。

锚港小刚

等电位的含义也就是“将设备等外壳或金属部分与地线联结”。
  一般用于配电室内作重复接地用,也用于住户的带洗浴设备的卫生间内，用于洗浴设备及相关插座的接地。
  等电位联结端子箱适用于一般工业与民用建筑物电气装置，防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结、建筑物防雷和电子信息。设备防瞬态过电压及干扰等。
  等电位联接端子箱将建筑物如高层住宅、医院、泳池等内的钢筋网，配电盘中的PE线端子、插座、上下水管、暖气管道，媒气管道，卫生间的金属浴盆、浴架、淋浴器扶手、电冰箱、空调、导电地板的金属网络将其联接到各自的等电位联接端子箱内的端子板上，从而构成各自的等电位体，保护人和设备的安全。
  GB50096—1999《住宅设计规范》6．5．2规定：住宅供电系统应采用TT、TN—c—s或TN—s接地制式，并进行总等电位联结；卫生间宜作局部等电位联结。
  该规范所指的卫生间是具有洗澡设施的卫生间，又称湿式卫生间。在规范的条文说明中对此条作如下说明：洗浴时人体皮肤潮湿，阻抗下降，沿金属管道传导来的较小电压即可引起电击伤亡事故，在卫生间内作“局部等电位联结”可使卫生间处于同一电位，防止出现危险的接触电压。
  人体触及带电体时会受到电击，电击电流的大小由接触电压和人体阻抗所决定。我国对安全电压作如下规定：在状况1(干燥或湿润的区域、干燥的皮肤、高电阻地面)下为50V；状况2(潮湿的区域、潮湿的皮肤、低电阻地面)下为24V；状况3指当人浸入水中时，皮肤电阻和水电阻可忽略不计，此时的安全电压瓜 IEC未作规定，但在编制说明中提出：“例如不超过12V”。我国亦末作规定，日本则定为2．5V。
  在状况1或状况2下，人体触及电源的 N线是没有危险的．此时的N线和PE线之间的电压即使超过15V(通常可达10V左右)也没有危险。但在状况3的情况下，人触及N线也存在电击死亡的可能性。例如某电气设备的N线碰壳，此时该电气设备仍能正常工作，因此难以发现N线碰壳。若该电气设备的外壳与浴室水管相碰，人在浴缸内洗澡，浴缸的排水管处于地电位，进水管和N线的电位相同，两者的电位差远大于2．5V，甚至超过12V，此时人坐在浴缸里触及进水管，就有生命危险。如果把卫生间内所有金属体联成一体，就不存在电位差，从而避免电击的可能。
  卫生间的灯具和电加热淋浴器等电气设备的金属外壳．已可靠接地的情况下，卫生间要不要再作局部等电位联结?仍要作。因为电气设备金属外壳虽然已和PE线作了连接，并通过PE线和接地体连接，但与 PE线相连的金属外壳的电位不一定是地电位，当PE线中出现漏电电流时，尤其是在设备距接地体较远的情况下，由于PE线存在电阻，此时外壳的电位可能会出现足以引起伤害的电位，因此存在电击的危险。当卫生间作了等电位连接后，即使设备外壳的电位远高于地电位，但由于人体可能触及到
  的金属物体处于相同电位．因此人不会受到电击。
  采用联合接地体，作了总等电位连接的情况下，卫生间要不要再作局部等电位联结?仍旧要。因为总等电位连接，不能保证卫生间内所有金属物体处于同一电位。
  局部等电位联结的做法在图纸中是不画的，只用文字表示。
  具体做法如下：
  在卫生间内将各种金属管道、结构件(包括混凝土楼板中的钢筋)以及进入卫生间内的视线，用不小于4mm2的铜芯线，通过等电位联结端子箱互相连通．如图3 所示。 等电位联结导线在地板或墙内暗敷时要穿塑料管保护，其目的是更换导线方便。等电位联结范围内的金属管道等金属体与等电位联结箱内的端子排之间的电阻不应大于5。卫生间内的金属管道的连接处一般不需加跨接线，若发现导通不良时，应作跨接。当卫生间内的水管是塑料管或包塑金属管时，等电位跨接线可接在自来水龙头上；采用金属水管时，跨接线直接接在水管上。卫生间内的污水管因与进水管之间是不通的，因此污水管也要作等电位联结，可接在地漏的管子上。

锚港小刚

电路验收测试



  1、强电验收



  新房局部电路改造，插座采用显屏式或数字式测电器测试通断。



  照明采用亮灯测试



  对于室内完全重新布线的家居，如别墅，老房（二手房）强电系统，需要用500V绝缘电阻表测试绝缘电阻值。按照标准，接地保护应可靠，导线间和导线对地间的绝缘电阻值应大于0．5MΩ。



  2、弱电测试



  弱电测试可采用指针式或数字式万用表测试信号通断



  对于网络等多芯信号线测试，可用专用测试仪进行测试



验收中的其他注意事项



  1、核对施工完毕的水电改造结果与设计方案有无遗漏，及时查漏补缺。



  2、核实结算工程量与预算工程量误差值在施工中无变更情况下是否超支超过10%



  3、水电施工人员统计开关插座面板数量，型号，书面呈交业主



  4、电线接头牢固、线头不允许有裸露现象



  5、浴用明装混水阀出水口中心间距15CM，电热水器冷热水出水口中心间距10CM，出水口出墙深浅一致，出水口水平误差一致。



  6、测试浴用水管出水口深浅误差，出水口水平误差必须使用带水平珠的水平尺平放至出水口测试，水平珠居中为宜。测试完毕需做好交接手续，防止瓦工施工时将水口锤歪。



  7、每个独立房间至少留一个临时施工用插座面板，施工完毕需要安装一个临时施工用水龙头。



  8、电管与水管不可同槽，如空间限止，需将水电管之间做水泥沙浆隔梁



  9、有电线接头的接线盒不可用水泥砂浆或石膏类材料直接回填，预留好检修口



  10、卫生间电管一般走顶不走地，如避免不了，地面PVC电管必需保证整管不接头。



  水电安装注意事项








给水水路验收



  1、家装水路改造验收是参照建筑给水验收标准演化而来的，目前行业内没有对家装水路验收进行具体明文规定，一般普通住宅通行的验收方法是：



  (1)通过软管连接室内所有冷热水给水管，使之成为一个回路，管道内充满水（空气），关闭户控制总给水阀开关（必需关严实，否则数据不准确，如总阀门渗水则另法处理），用手动或自动试压泵试压，实验压力超过工作压力1.5倍，一般情况下为0.8MPa,30分钟之内掉压不超过0.05MPa同时检查各连接处不得渗漏为合格。如遇复式或多层别墅实验水压，实验时间可以适当延长。



  (2)各出水口进行出水测试



  另附一份权威资料《建筑给水排水及采暖工程施工质量验收规范》中打压测试方法，与家装日常测试方法关键在时间与测试值有一定变化，结果是一致的。



  4.2.1 室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。



  检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1．15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。



  4.2.2 给水系统交付使用前必须进行通水试验并做好记录。



排水水路验收



  1、新做下水管进行灌水实验，排水畅通，管壁无渗无漏合格



  2、下水管做完注意成品保护，防止人为异物二次撞击造成损失

锚港小刚

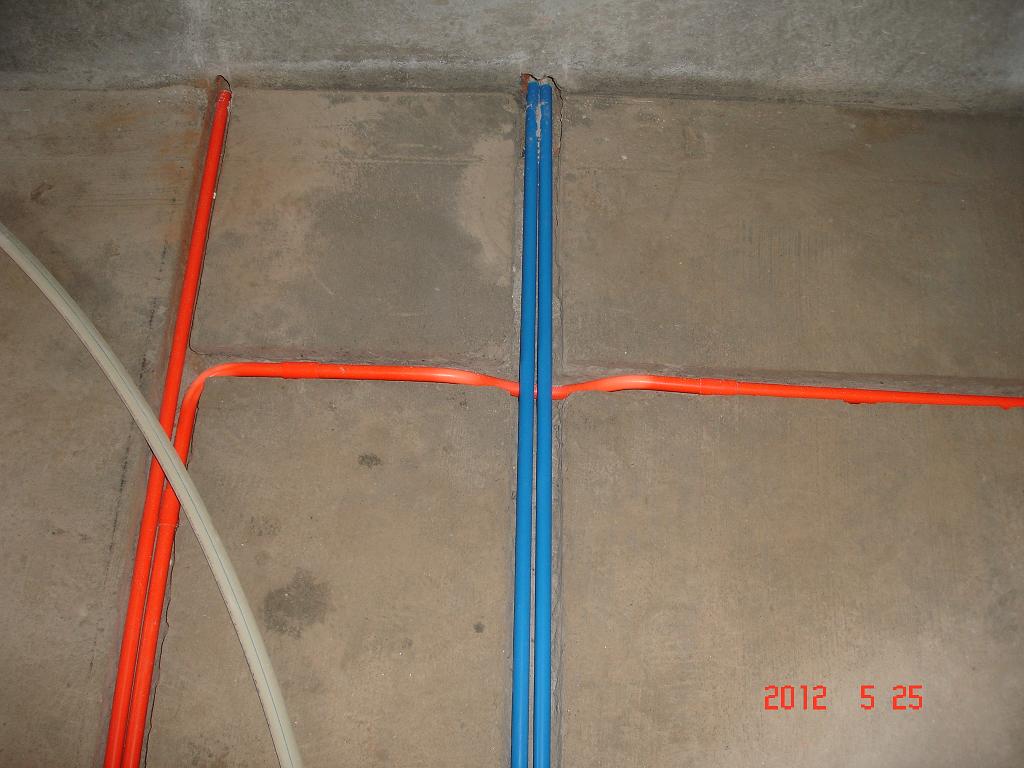

电气走线，强电弱电分开，交叉处还未缠锡箔。

锚港小刚

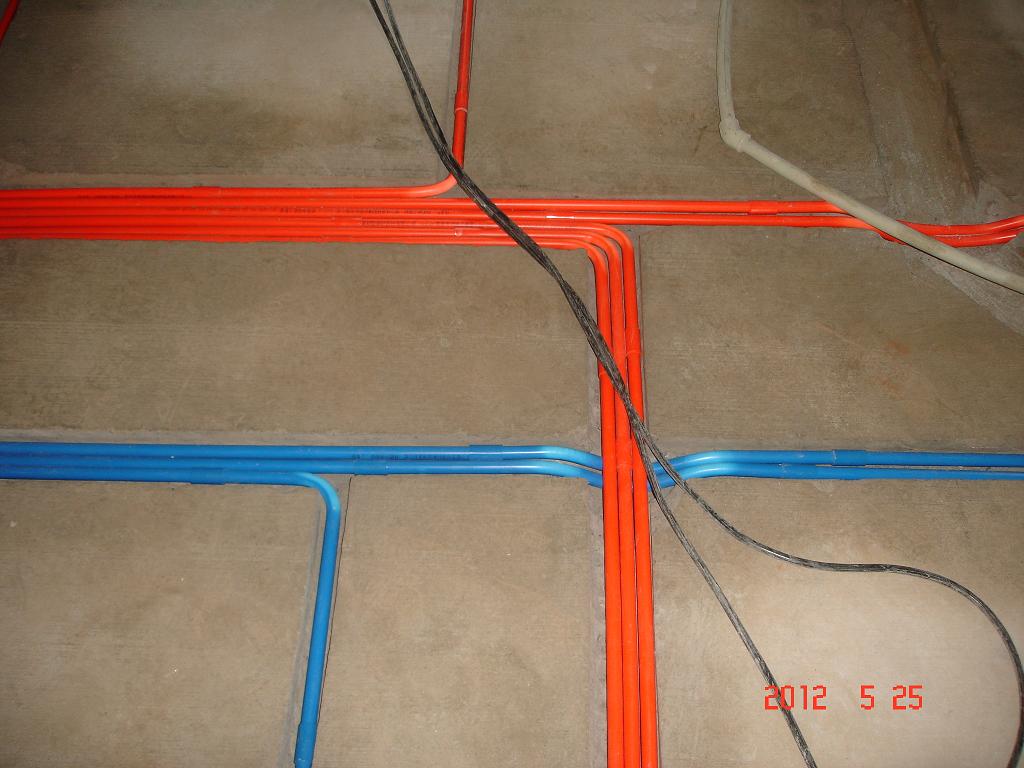

再上一张强电弱电照片。

锚港小刚

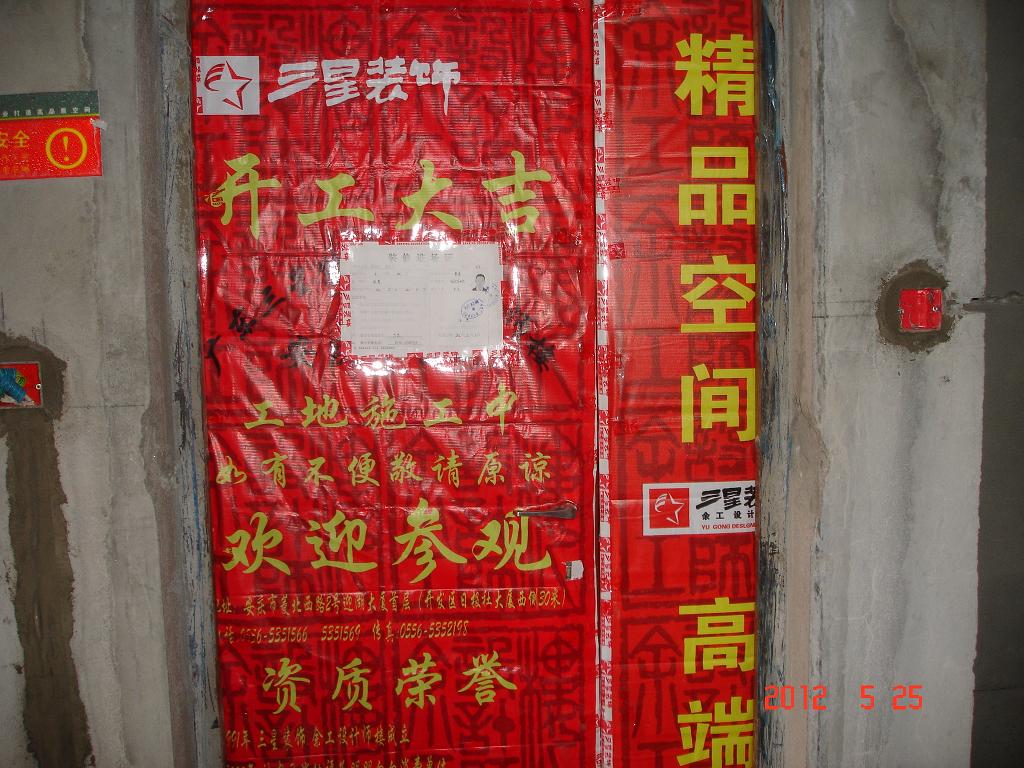

进户门处三星的logo

锚港小刚

进户门处三星的logo,忘了发照片。

锚港小刚

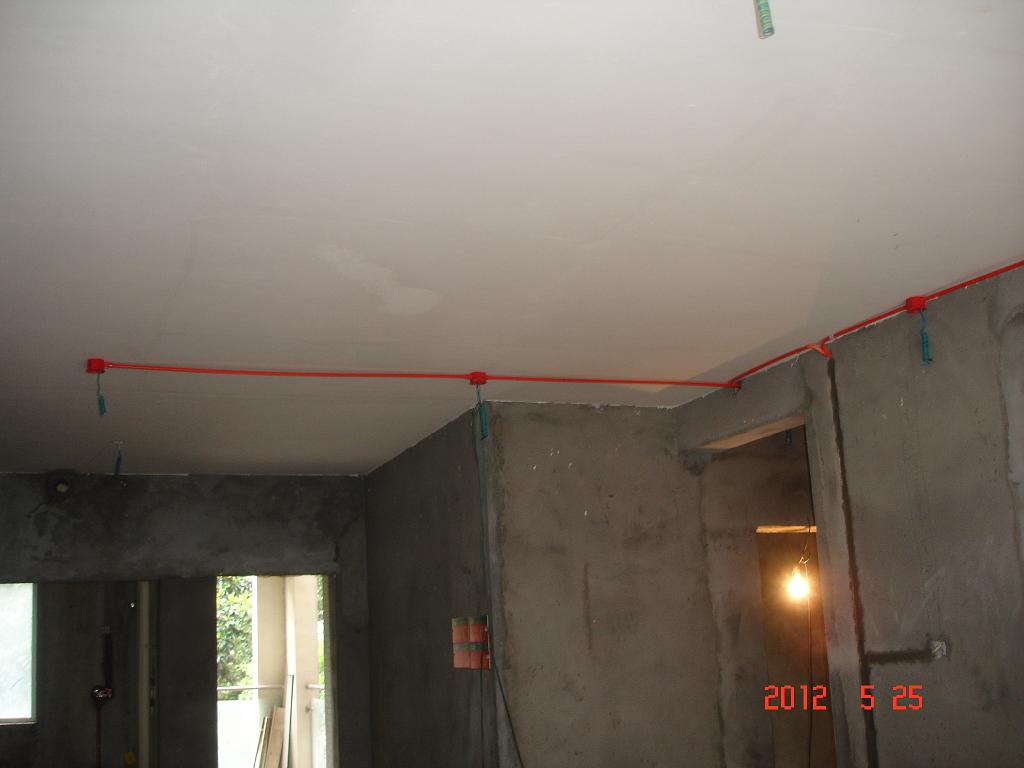

客厅处顶部的射灯电气走线

锚港小刚

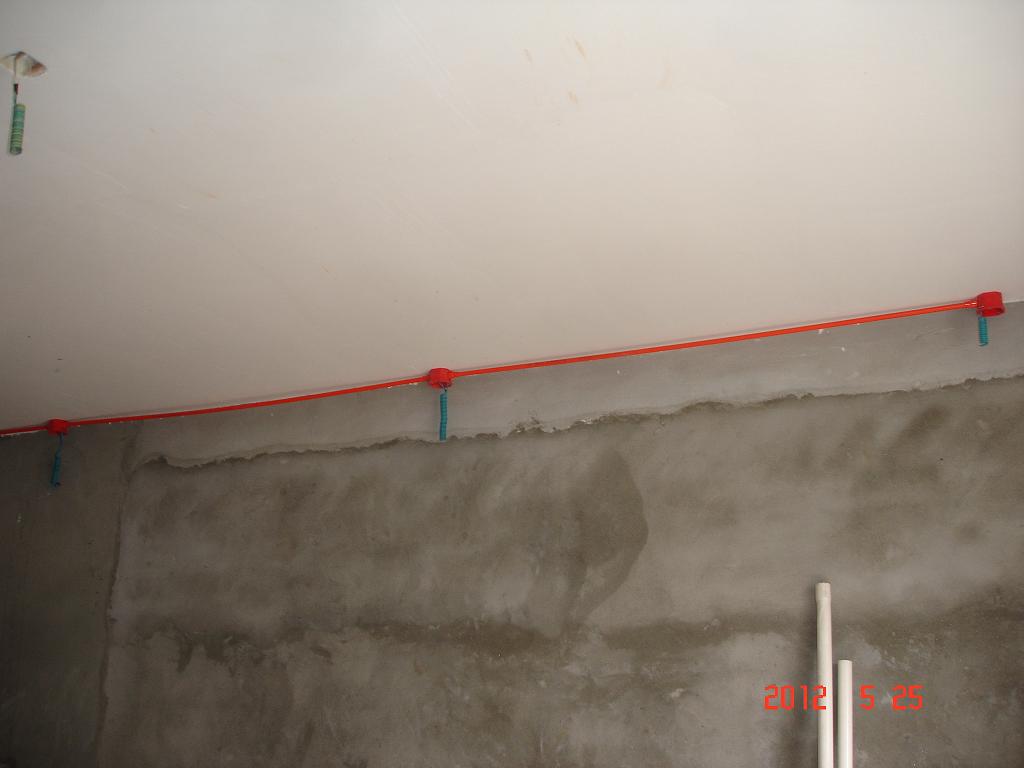

过道处的筒灯电气走线。

锚港小刚

门的照片未发上，补一张。

锚港小刚

房间的强电弱电走线图片

锚港小刚

再上一张书房的强电弱电走线照片。

锚港小刚

福瑞=淋浴房 发表于 2012-5-25 19:50
祝；装修愉快！生活愉快！

谢谢，有空带你店里看看。

锚港小刚

一把手终于放弃了看动画片的宝贵时间，亲临现场检查验收，难得啊！

锚港小刚

姿势标准到位，不错。

锚港小刚

厨房的水管走好了。

锚港小刚

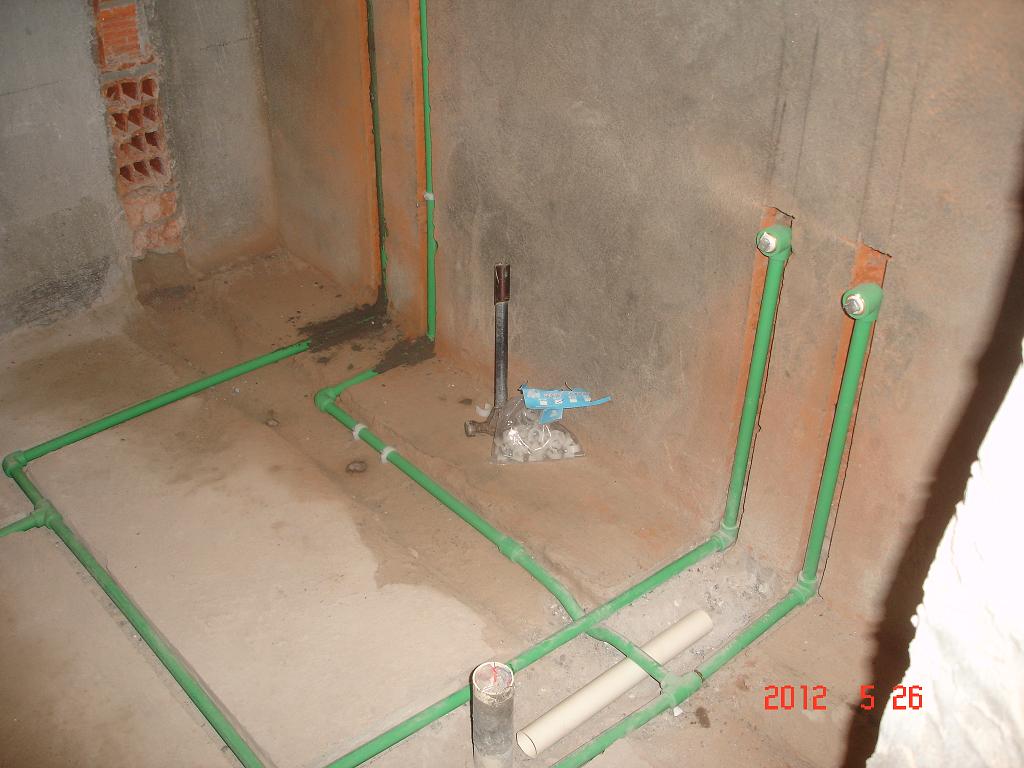

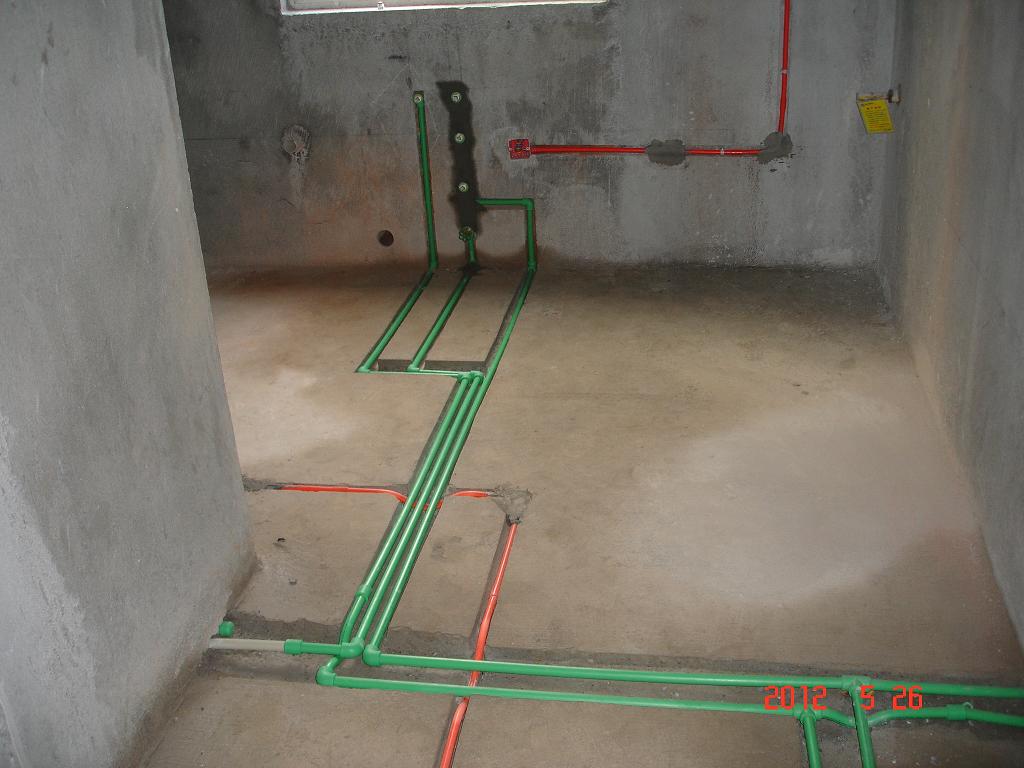

卫生间的水管走好了。

锚港小刚

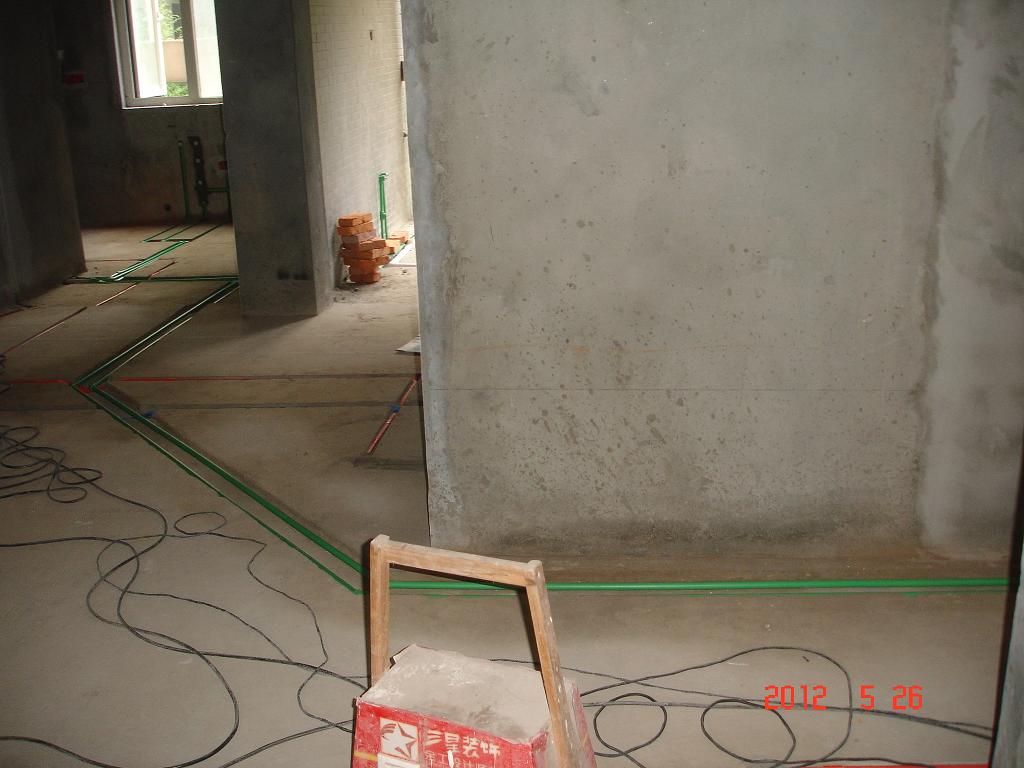

水管走向，拍下来留存。

锚港小刚

1、 水管尽量不要从地上走
2、 冷热水管在墙里保持一定间距，减少热损。
3、 烧菜只有几分钟，洗菜时间长，水池要配大一点的
4、 买马桶时要考虑马桶的坑距
5、 马桶安装不能用水泥，要用硅胶
6、 马桶、龙头安装好后要注意保护
7、 洗衣机要考虑是上排水还是下排水
8、 厕浴间里不宜装电话，易受潮
9、 厕浴间里的镜子要先考虑好尺寸，否则镜前灯很容易就装高了
10、 厕浴间管道要留检修孔
11、 强电弱电不能穿在同一根管子里
12、 电器插座当面对插座时，要求左零、右相、保护接地在上
13、 电源插座距地300mm，宜多装，最好沿墙3m装一个，开关距地1.4 米
14、 电气面扳宜与墙面顺色
15、 大功率家电设备应单独配线和安装插座
16、 开关不能装在门背后
17、 严禁将未穿套管的导线直接埋入抹灰层内
18、 暗盒要用好的，暗盒一定要和面板配套，否则有可能装不上
19、 PVC电线管内电线截面面积不得超过电线管截面面积的40%
20、 卧室的空调不要对着床
21、 外墙空调洞要考虑向外倾斜，否则雨水会进来
22、 灯尽量考虑双控
23、 厕浴间宜开关插座应安装防溅盒
24、 阳台上要考虑个插座
25、 电线槽要横平竖直，以后维修使用方便
26、 公用烟道要装逆止阀
27、 重量大于三公斤的灯具或电扇，严禁安装在龙骨上，应另设挂件与结构连结
28、 买来的电器一定要好好让工人看好说明书再安装
29、 电器设备的说明书和保修卡等资料一定要留好
30、 电气工程安装完成，应进行满负荷试验

锚港小刚

第三周小结：
时间：5月21日~5月27日
楼层：#148~#193
进度：水电工程顺利结束，通过验收。
感想：水电工程是重中之重，马虎不得，所以盯得较紧，只能牺牲中午休工作息去检查，考虑下一步安排，累啊！
最大收获：顺利完成，细节做得较好。
不足：本周没有，鼓励一下三星！

安徽米琪手绘

锚港小刚

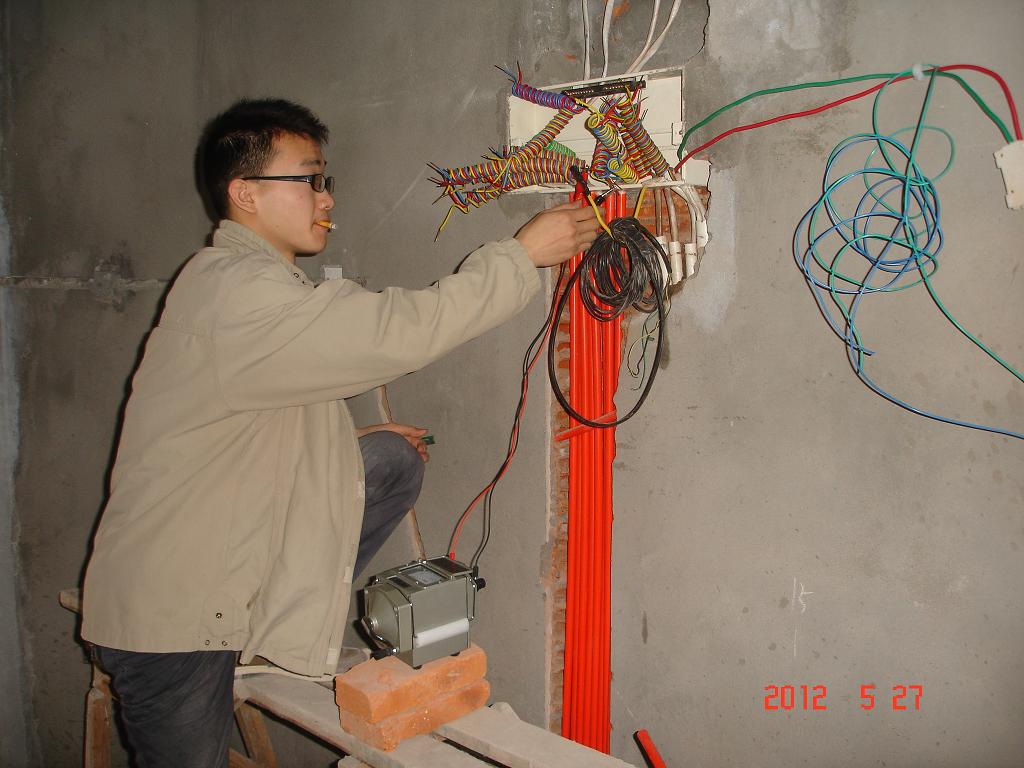

电气线路摇绝缘

锚港小刚

将每个回路都测试一遍
